Estación Transformadora Puan 132/33/13,2 kV

Obra realizada en la localidad de Puan provincia de Buenos Aires para Ministerio de Infraestructura, Vivienda y Servicios Públicos – Dirección Provincial de Energía D.P.E. por un valor de USD 13.863.020,03 en el periodo 2017 / 2018.

Descripción de la obra

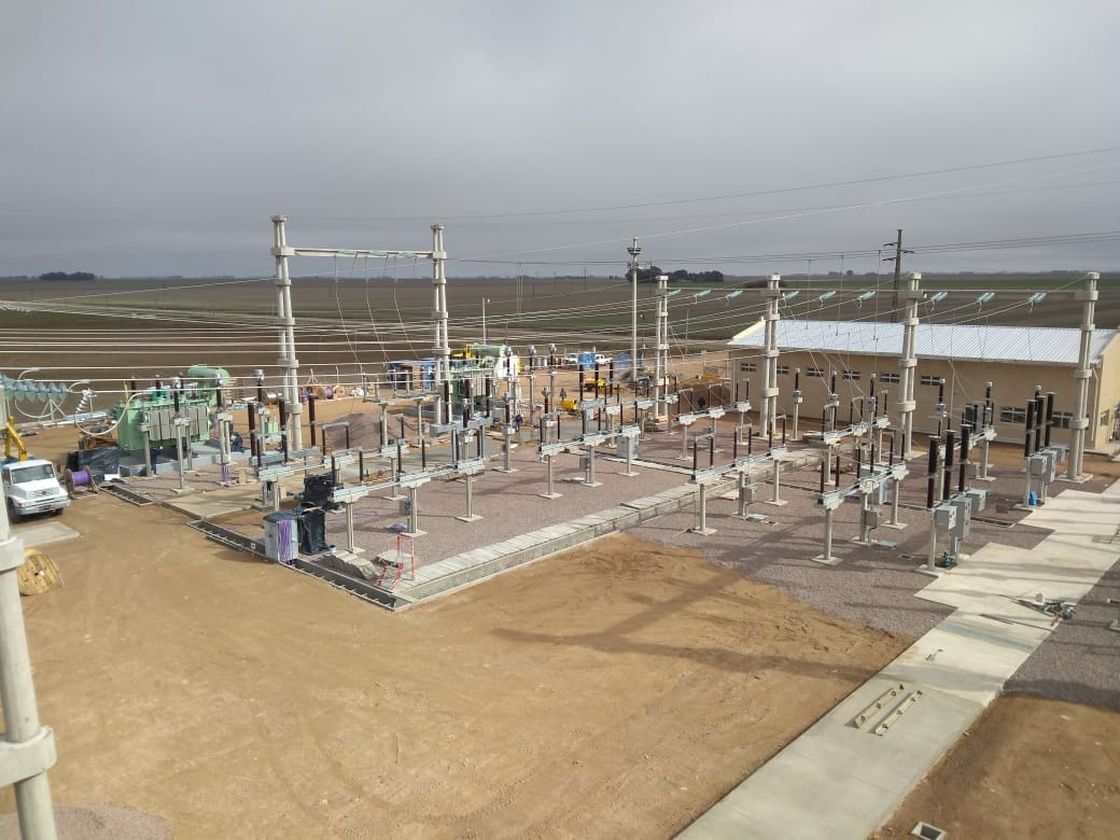

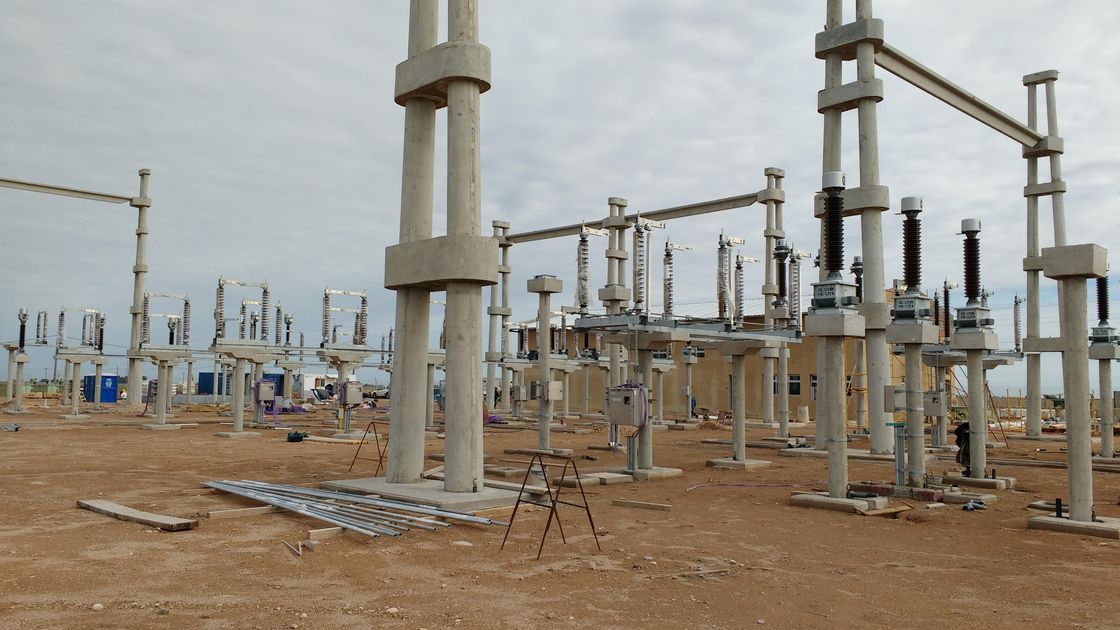

Dicha obra consiste en una Estación Transformadora (E.T.) 2 x 30/30/20 MVA 132/33/13,2kV que está ubicada sobre la Ruta Provincial 67 en Puán, y su conexión a la Línea Aérea de Alta Tensión (L.A.T.) 132 kV PIGUE – GUATRACHE.

La apertura de la LAT 132 kV PIGUE-GUATRACHE se realiza entre los piquetes 256 y 257 ingresando dicha LAT a la nueva ET PUAN. Para tal cometido se instala una estructura triple, entre las estructuras emplazadas en los piquetes 256 y 257, sobre la cual se hará la apertura de la LAT, reteniendo la misma a ambos lados para luego desviar esta hasta los pórticos de entrada de línea de la nueva ET PUAN.

La Estación Transformadora PUAN, cuente con las siguientes instalaciones:

Dos campos de entrada de línea 132 kV equipadas. Uno para vincularse a la ET 132 kV PIGUE y el otro a la ET 132 kV GUATRACHE.

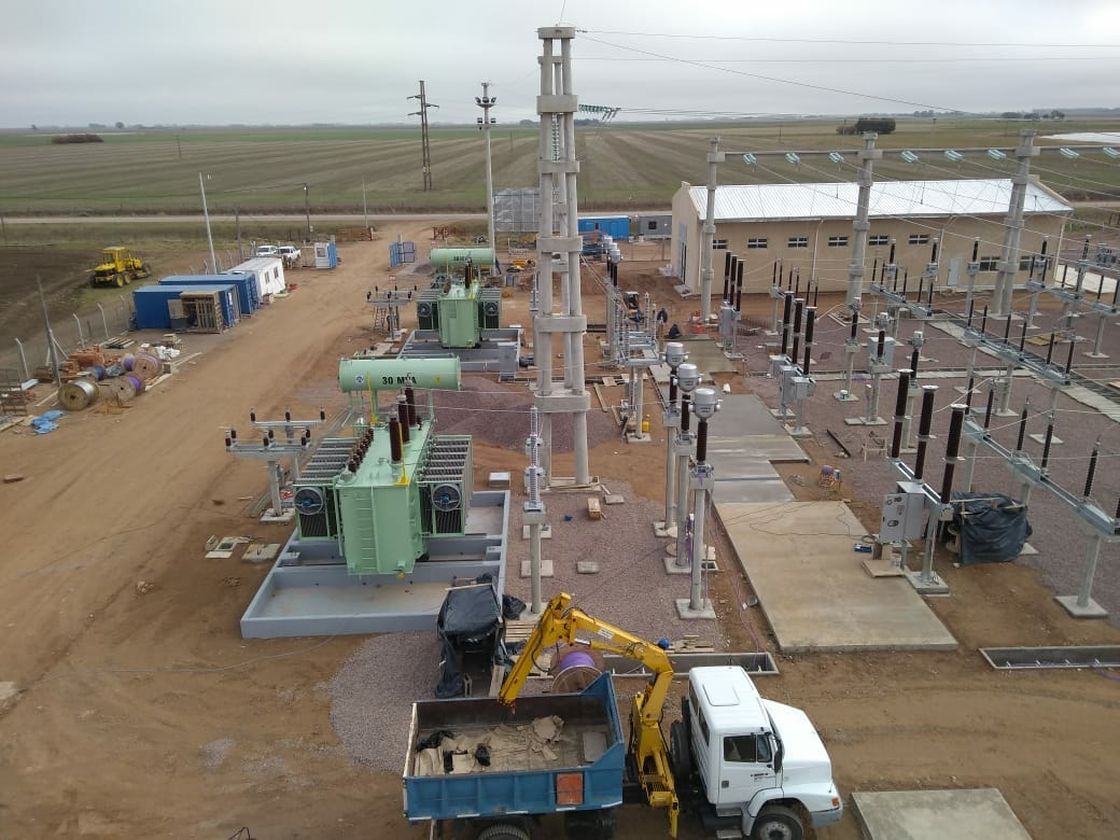

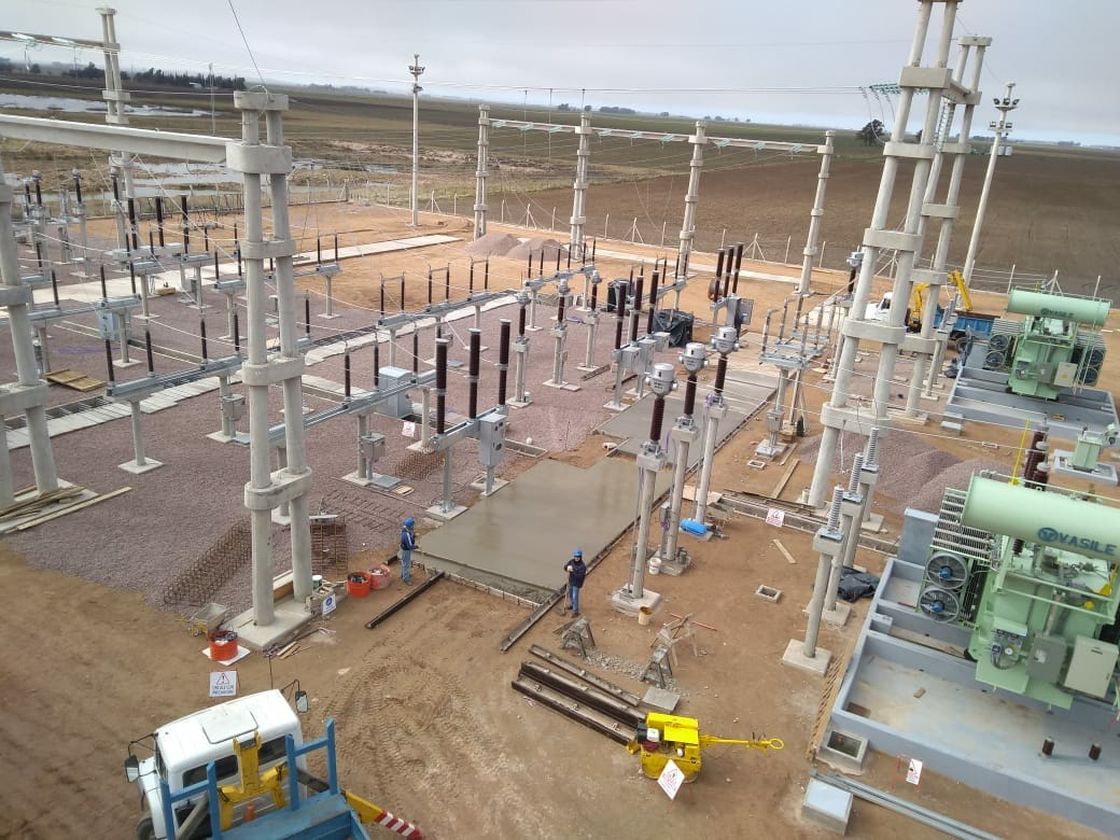

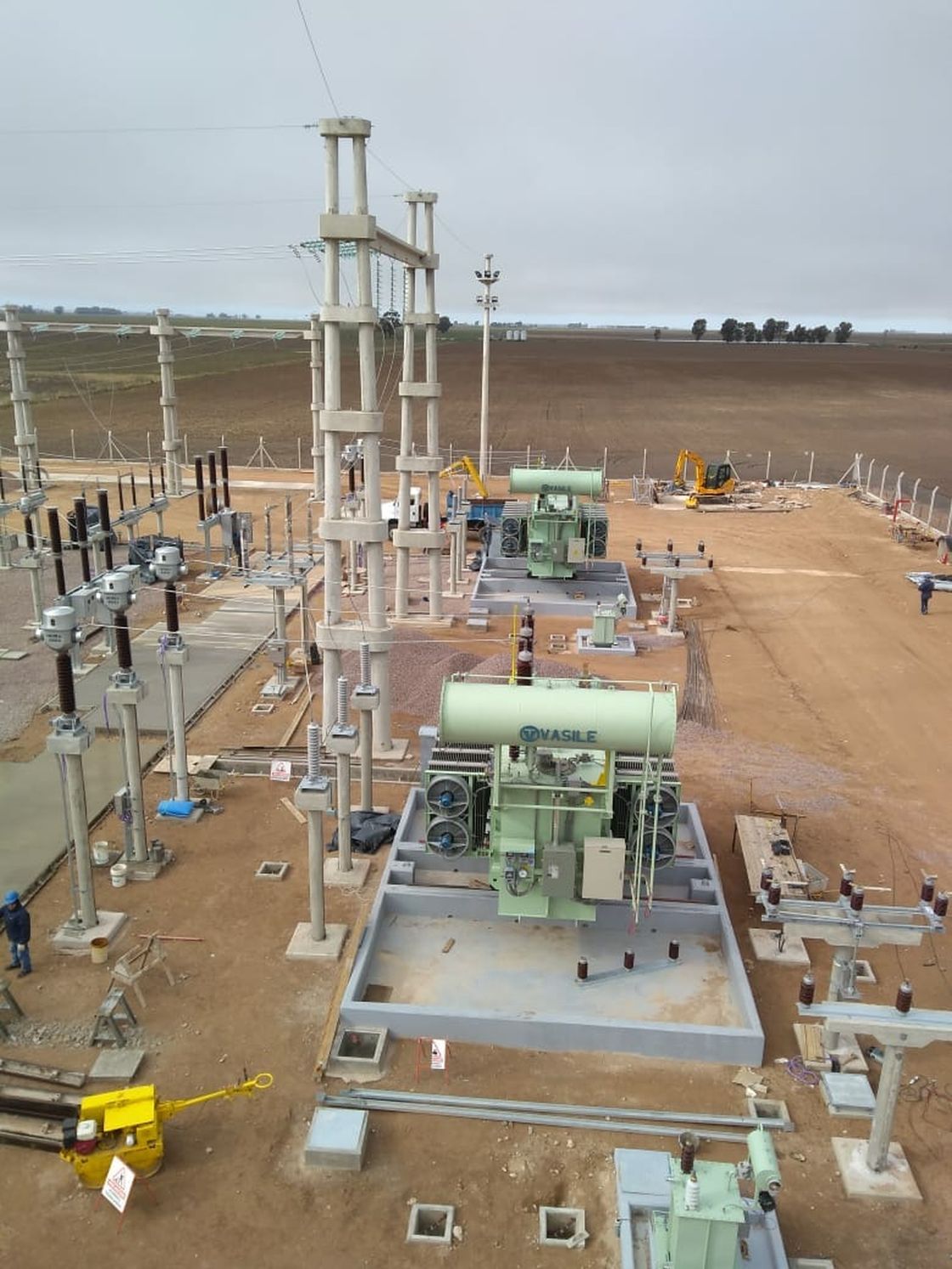

La construcción de dos (2) campos de transformación 132/33/13,2 kV completos con Transformador de Potencia 132/34,5/13,8 kV – 30/30/20 MVA, salida exterior completa en 33 y Reactancia Limitadora de corriente para 33 kV.

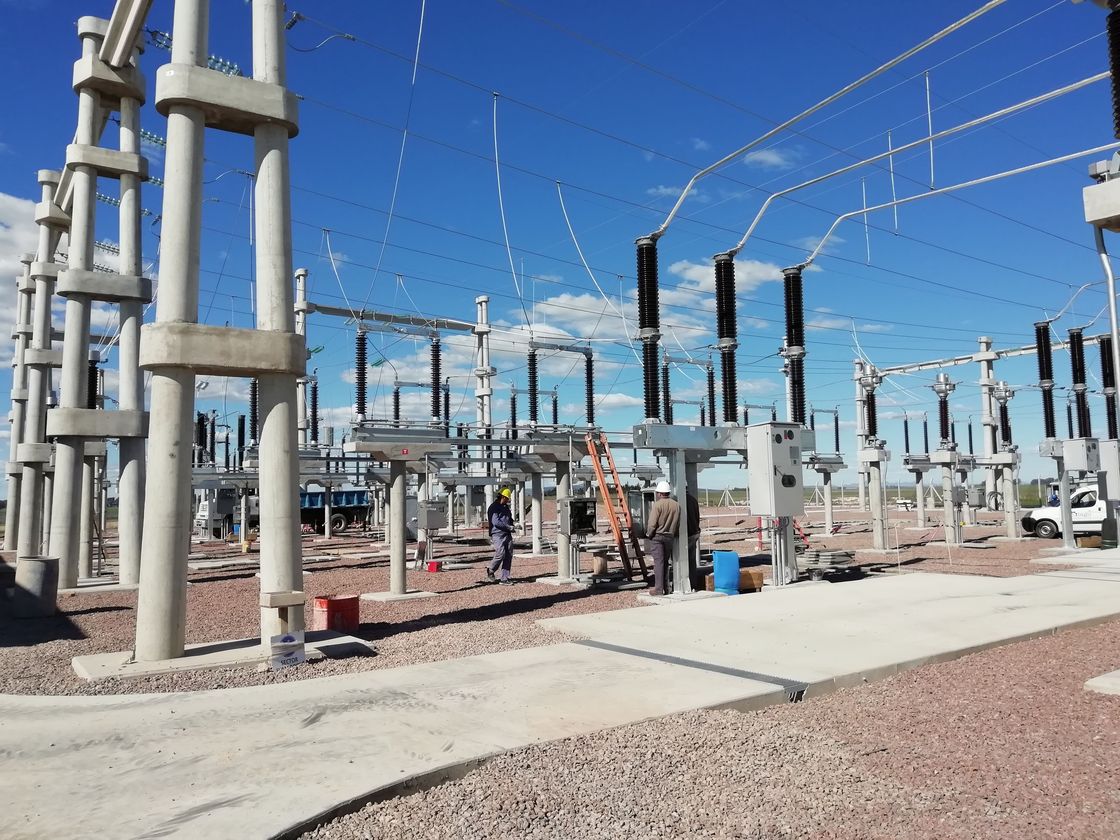

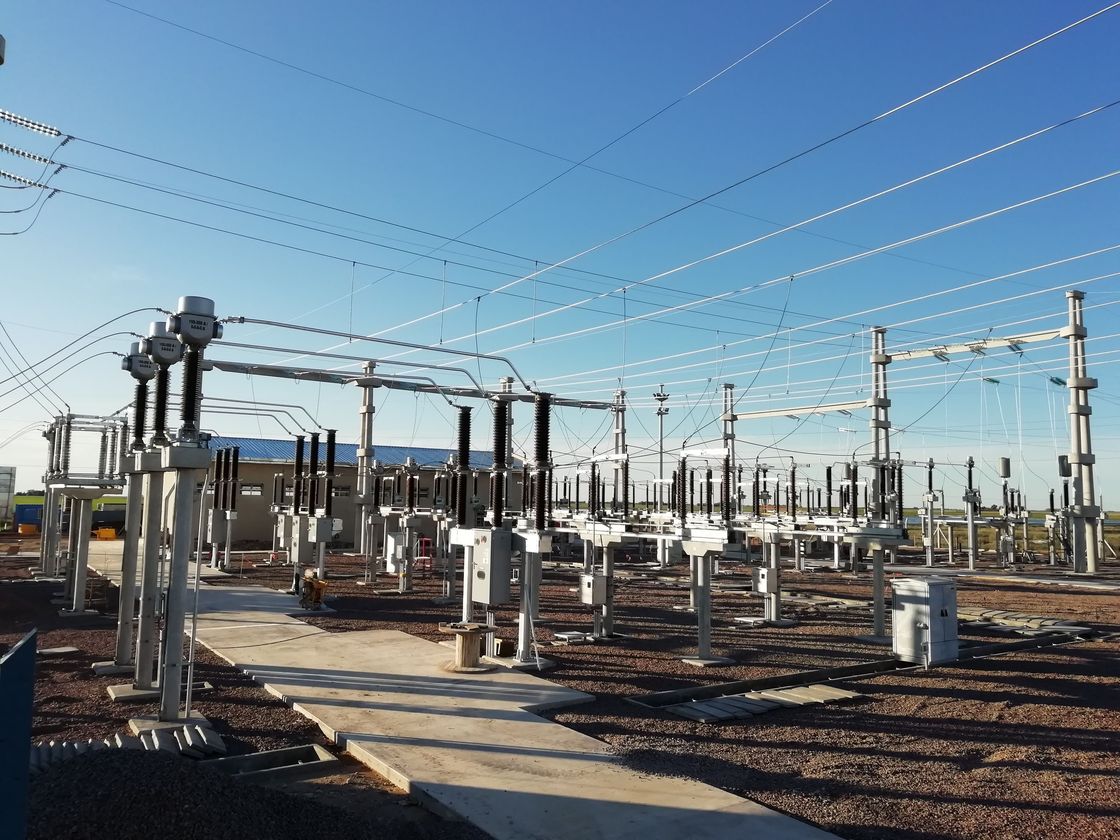

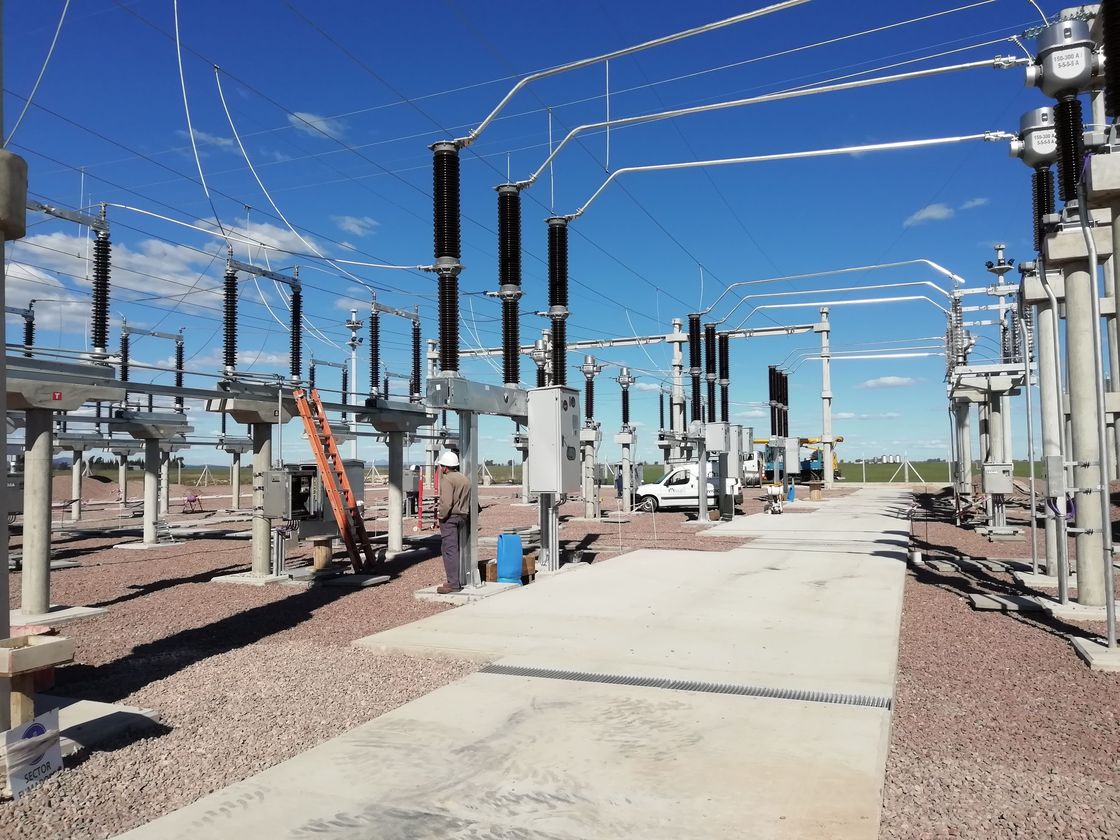

La construcción de un sistema de doble juego de barras en “U” en 132 kV completo con un campo de acoplamiento de barras con interruptor en 132 kV y medición de tensión directamente conectada en ambas barras.

Provisión, tendido y conexionado de cables subterráneos de 33 kV compuesto por cables unipolares 7x1x95 mm² Cu dentro del predio de la ET que permitan vincular las salidas de los transformadores de potencia con la celdas de entrada de transformador.

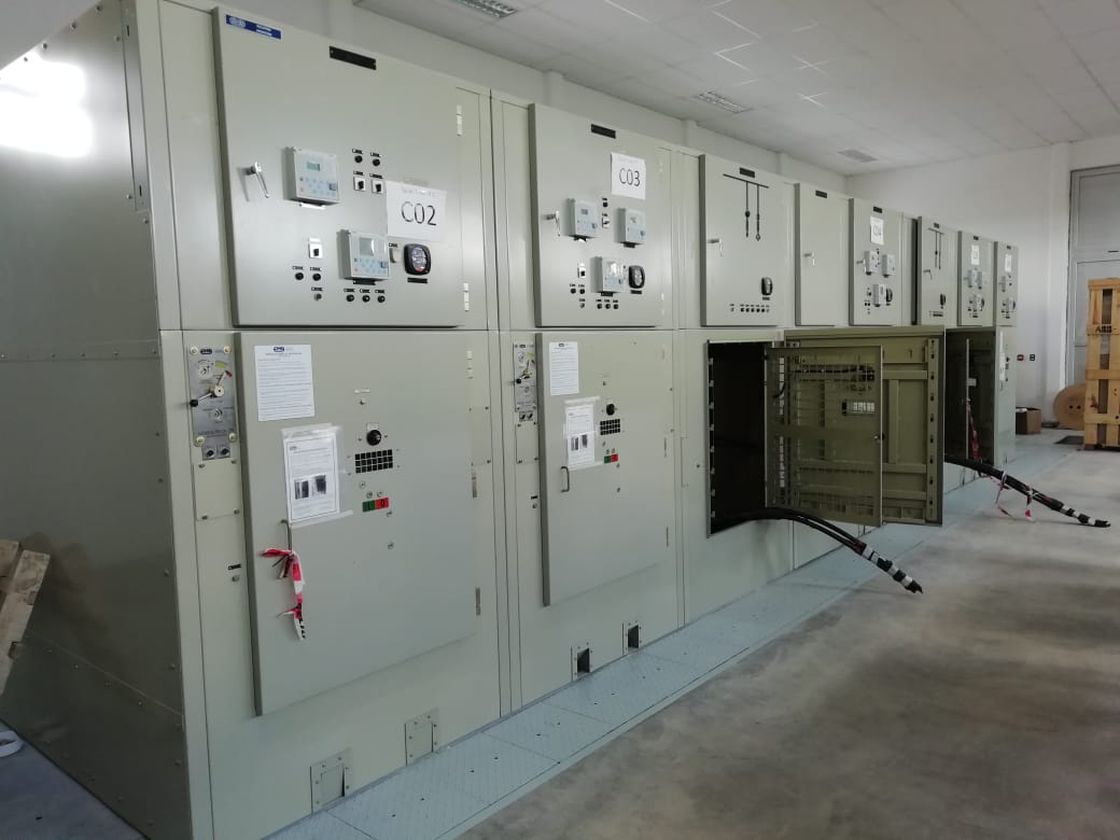

Provisión y montaje de Celdas de 33 blindadas tipo Metal – Clad para interior y su vinculación a los transformadores de potencia de acuerdo a los diagramas eléctricos unifilares adjuntos.

Provisión y montaje de Servicios Auxiliares de Corriente Alterna y de Corriente Continua. Incluye el suministro de dos (2) Transformadores 33/0,4 kV – 250 kVA y los tableros TGSACA y TGSACC, cargador y banco de baterías de Ni-Cd.

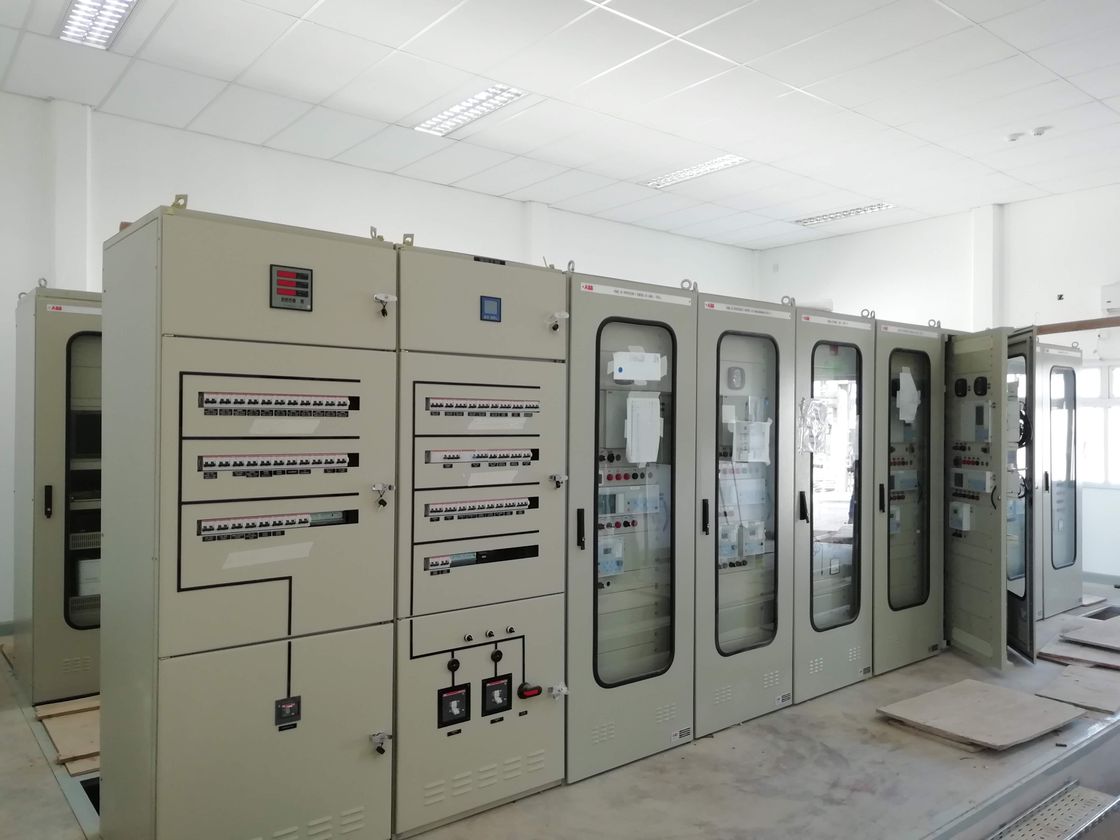

Provisión y montaje de tableros de comando y protección para los campos de Salida de Línea, Transformación y Acoplamiento en 132 kV.

Provisión y montaje del sistema de Comando y Telecontrol para la nueva ET.

Provisión y montaje del Sistema de Medición SMEC en 33 kV y backup en 132 kV.

Provisión y montaje del Sistema de Comunicaciones de la ET y adecuación del Sistema actual de TRANSBA.

Construcción de un edificio destinado a Comando, Protección, Medición, Tele-control, Comunicaciones, Servicios Auxiliares y Celdas de 33 kV.

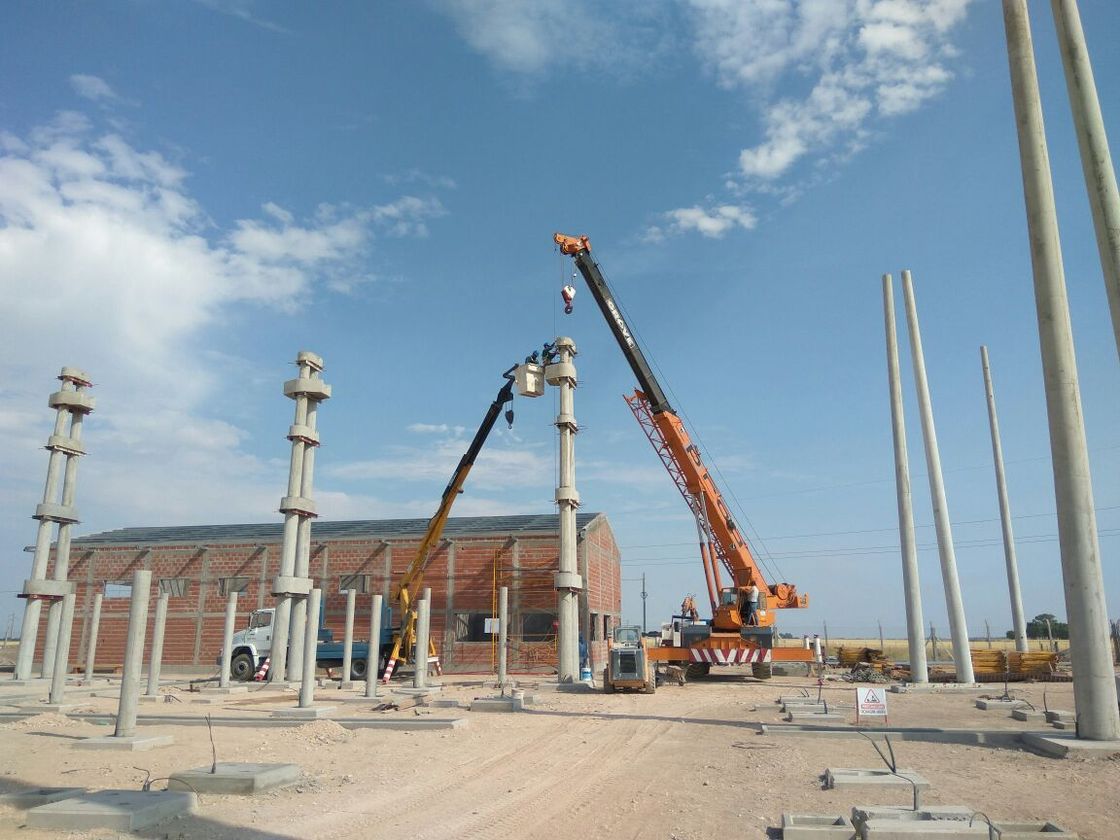

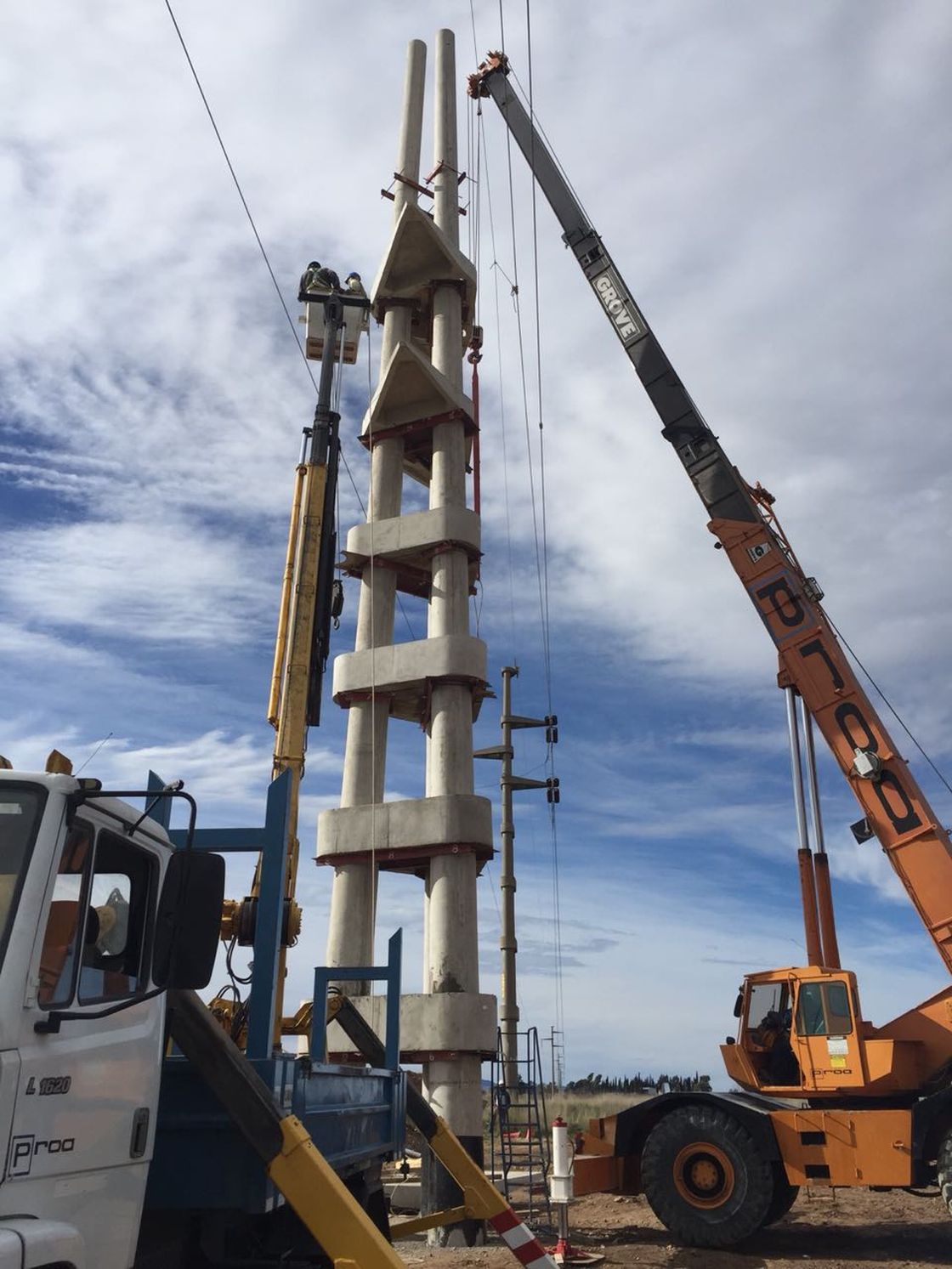

Ejecución de todas las obras complementarias que incluyen: relleno y nivelación del terreno, provisión y montaje de pórticos, postecillos y pedestales, fundaciones, canalizaciones, malla de puesta a tierra, caminos de acceso e internos de la Estación ya sean principales o secundarios, alcantarillas, iluminación, cerco perimetral, portón, etc.
