Estación Transformadora Sur 132/33/13,2 kV

Obra realizada en la localidad de Bahía Blanca provincia de Buenos Aires para Empresa Distribuidora de Energía Sur - EDES S.A. por un valor de USD 10.341.397,00 en el periodo 2019 / 2021.

Descripción de la obra

  • La apertura de la actual LAT 132 kV Chañares – Petroquímica de TRANSBA y la construcción de una doble terna subterránea de 132 kV para vincularlá a la ET 132/33/13,2 SUR antes mencionada.
  • La construcción de una ET 132/33/13,2 kV SUR.
  • La provisión e instalación del sistema de comunicaciones y adecuación del existente.

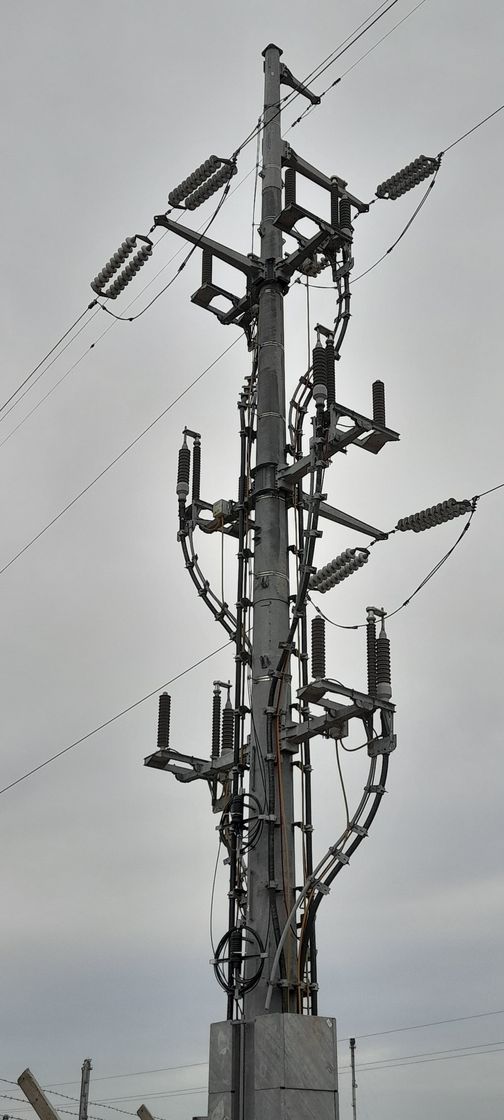

Se realizará la apertura de la LAT 132 kV CHPQ1 entre los piquetes 155 y 156, mediante la instalación de un Puesto Aereo de Interconexión cuya altura será aprox. 22,50m, el cual servirá para retener la LAT y realizar la transición aérea- subterránea tal cual lo indicado en los planos como Piquete 155 A para realizar la conexión de la doble terna subterránea que acometerá a la nueva ET SUR.

La línea de vinculación será en doble terna subterránea con cables en aislación seca, cada terna se vinculará al tramo correspondiente de la LAT, donde se instalarán descargadores y se tenderán los cables en ductos de PVC hormigonados, hasta la altura del predio de la ET donde se instalará una cámara de inspección desde donde se deriva la conexión a la misma. Para la ejecución del tendido se requiere la realización de la excavación para el tendido del cable será de 2m de ancho y 1,80m de profundidad. Dentro del bloque de hormigón donde se ubiquen la doble terna subterránea se deberán también incluir ductos de PVC para la instalación de la Fibra Óptica tipo ADSS utilizada para los enlaces de comunicaciones.

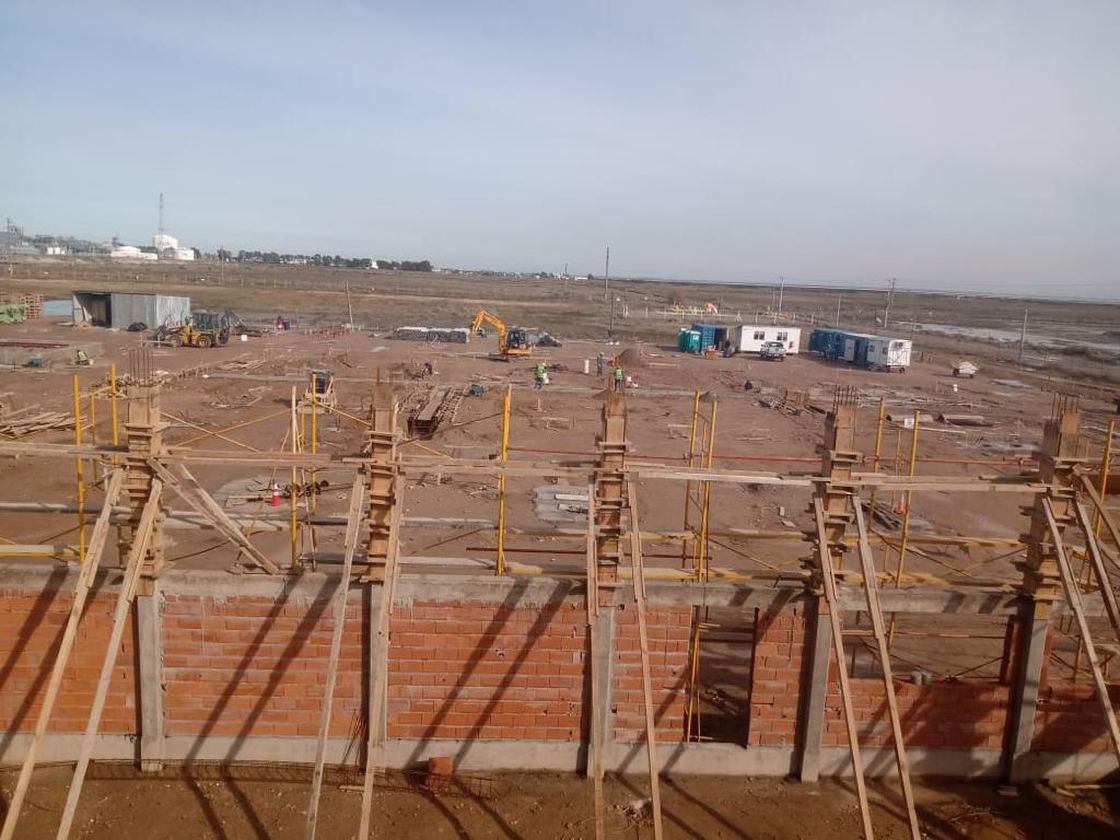

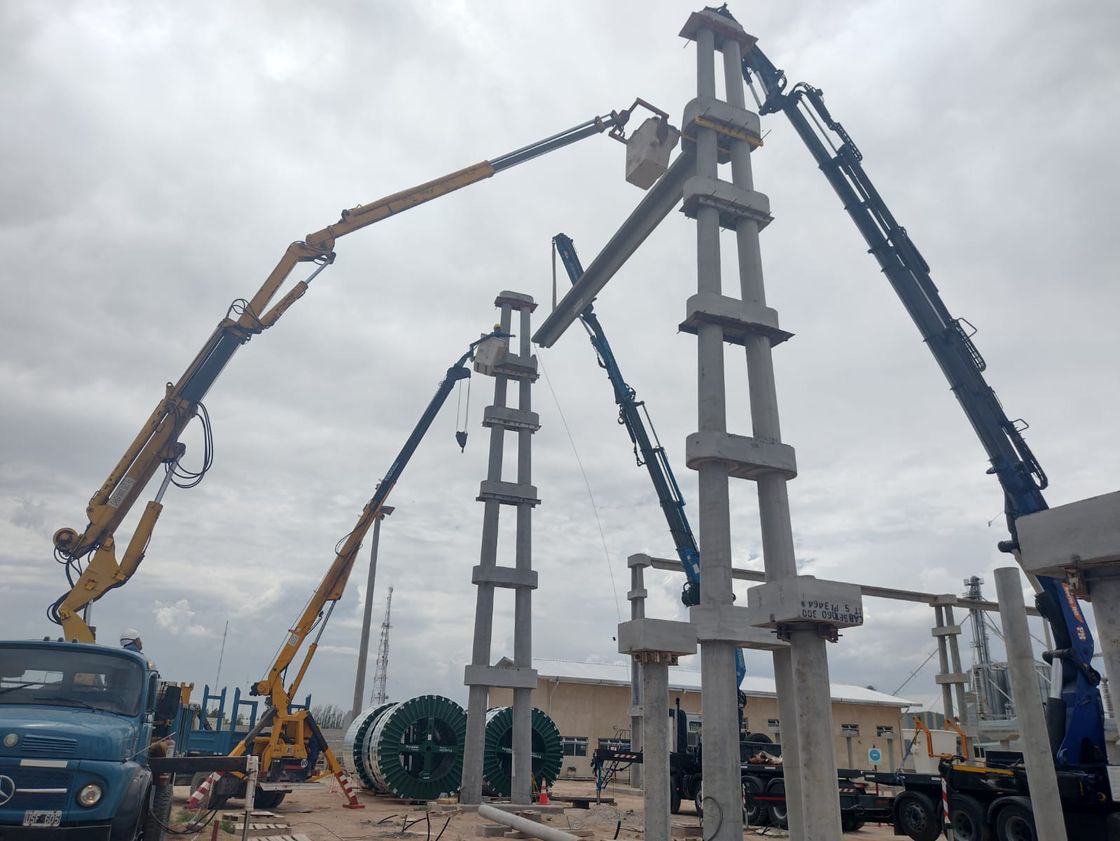

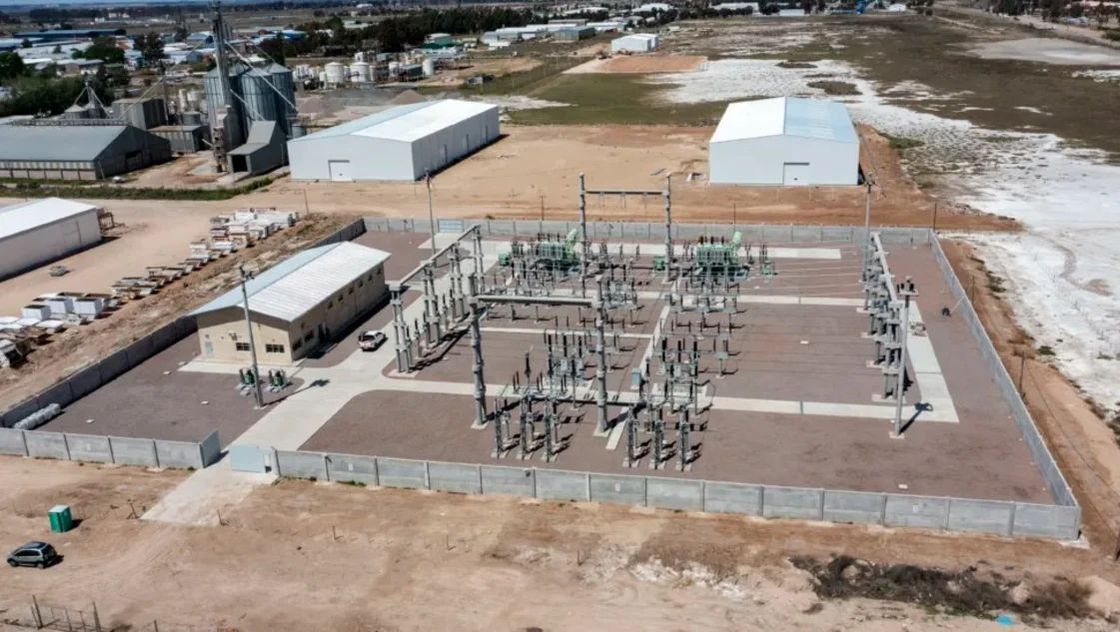

La nueva ET 132/33/13,2 kV denominada en adelante como “ET SUR” se emplazará en un predio ubicado en Parque Industrial de la ciudad de Bahía Blanca, Provincia de Buenos Aires. El Proyecto consiste en realizar toda la Ingeniería, Provisión, Construcción y Montaje, Ensayos, Puesta en Servicio y Marcha Industrial de las nuevas instalaciones a construir.

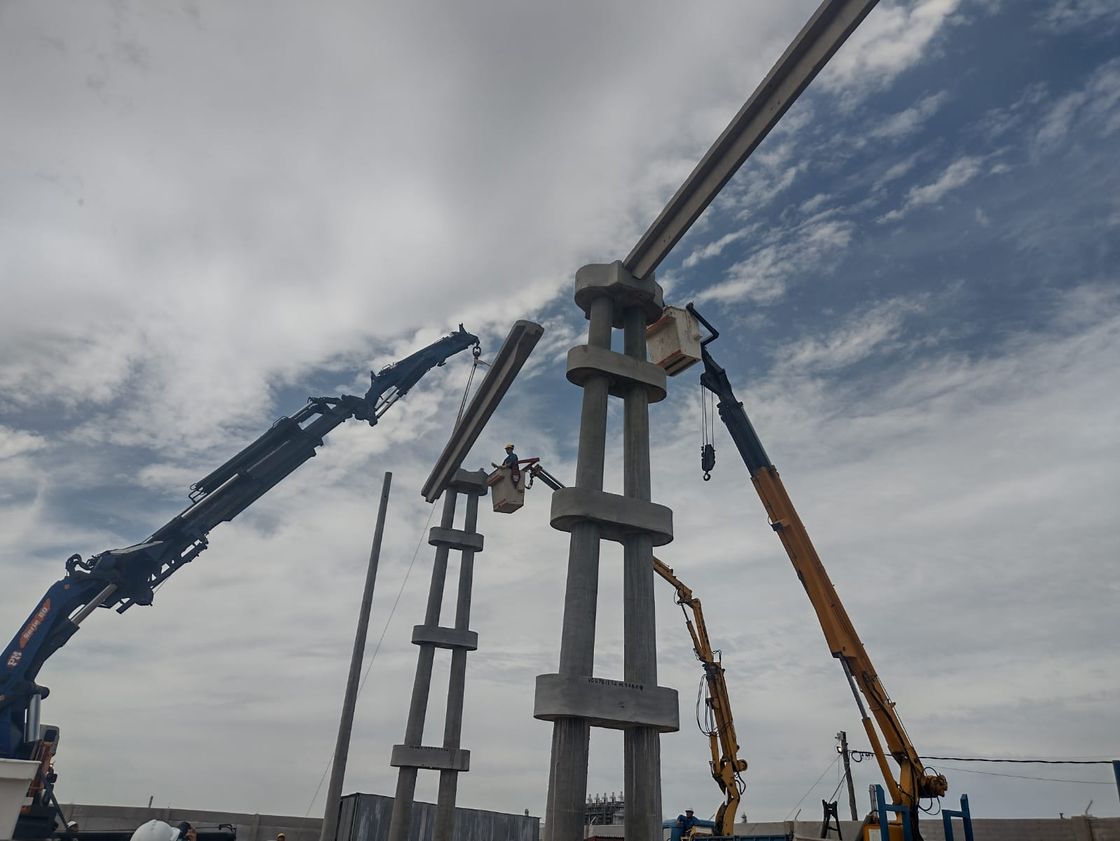

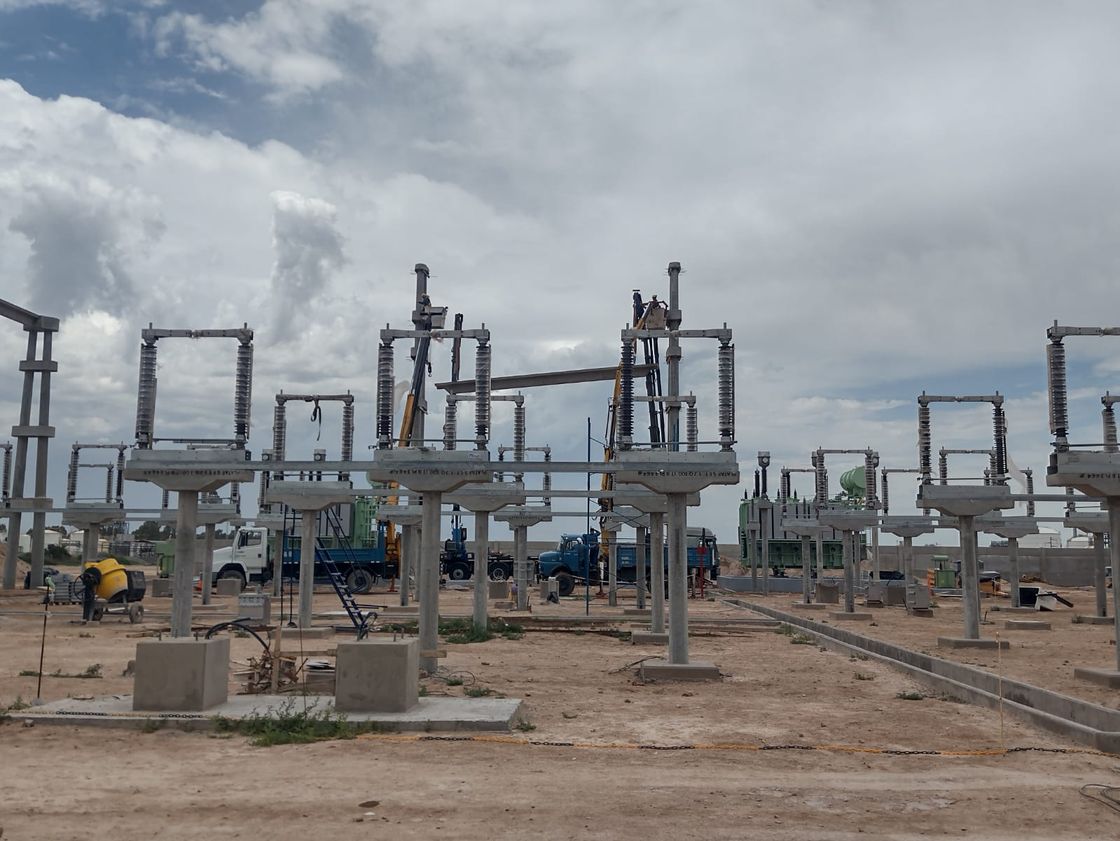

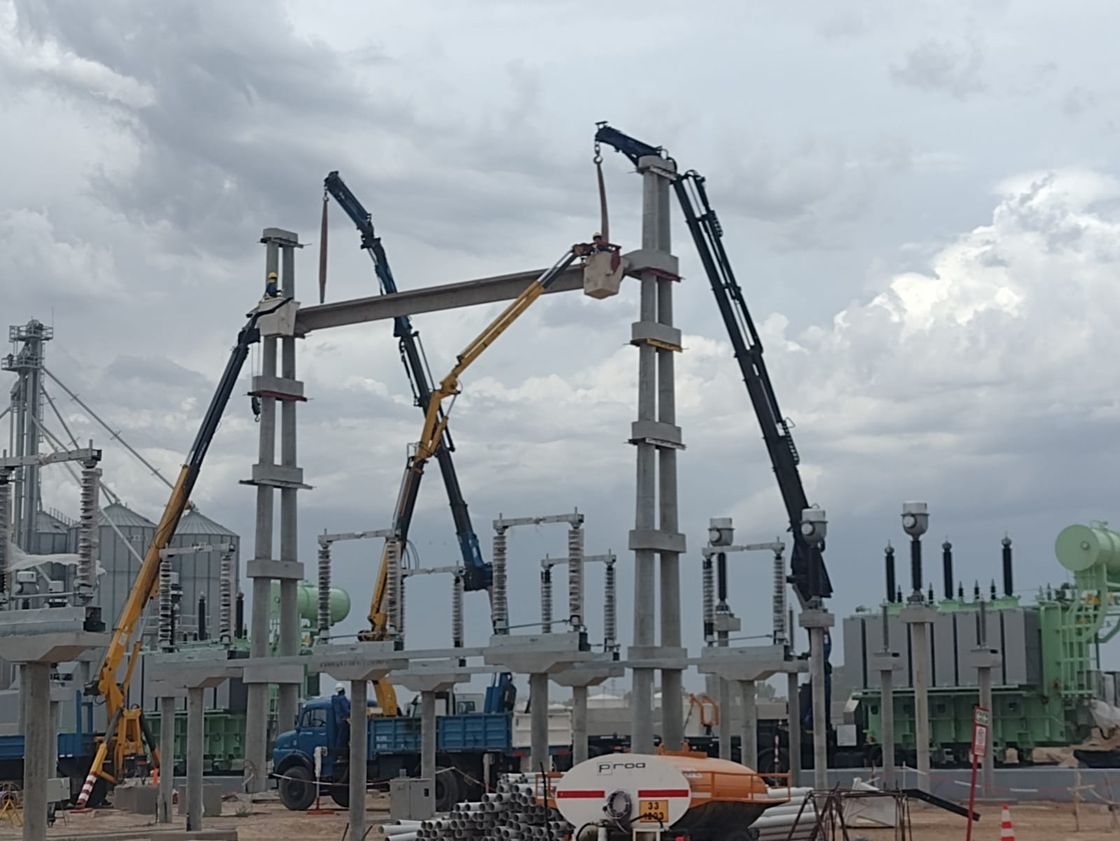

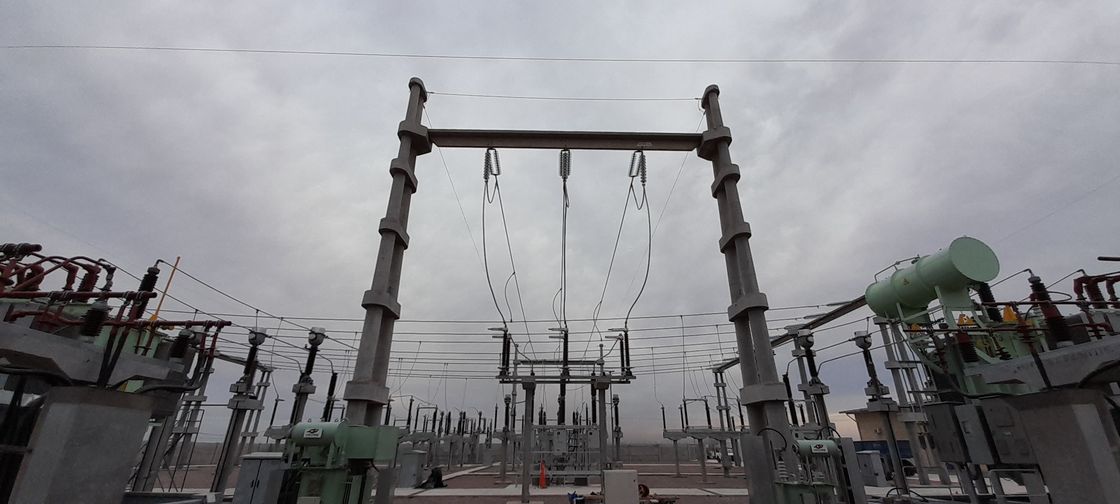

  • Un (1) sistema de doble juego de barras de 132 kV en “U”.
  • Dos (2) campos de salida de línea 132 kV equipados.
  • Dos (2) campos de salida de línea 132 kV de reserva.
  • Un (1) campo de acoplamiento de 132 kV.
  • Una (1) medición de tensión en barras 132 kV.

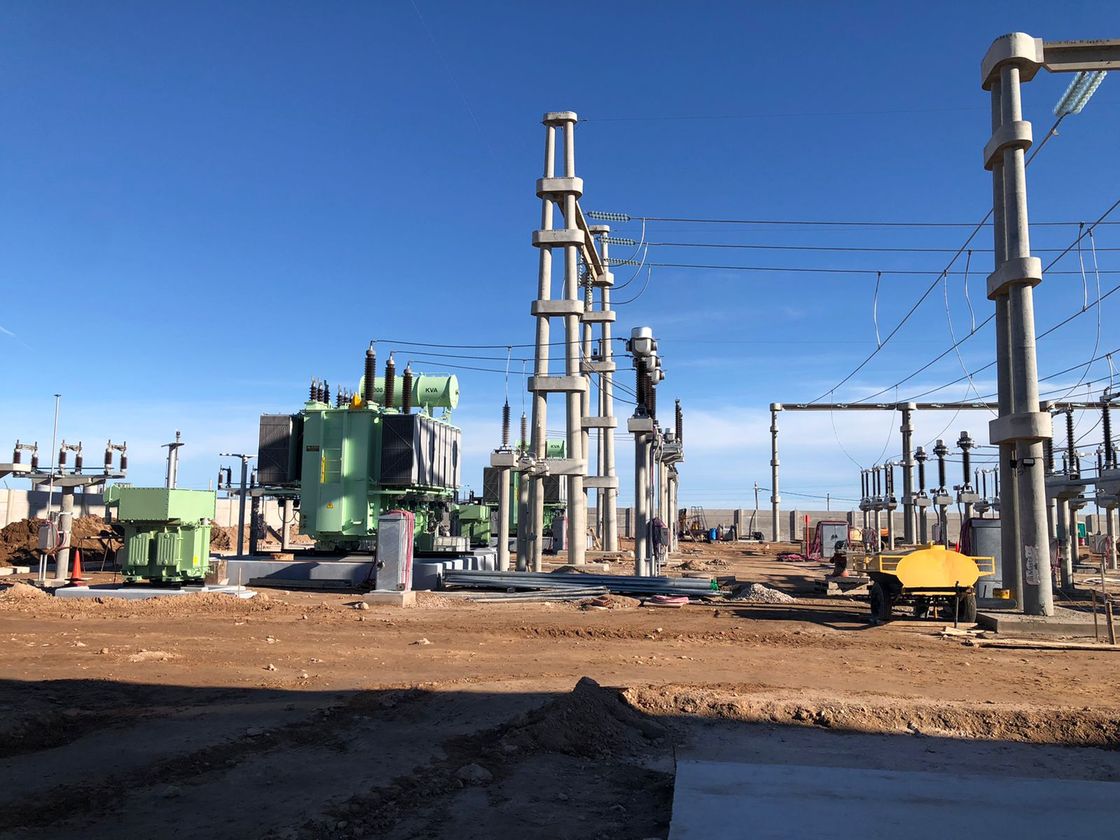

  • Dos (2) campos de transformación 132/33/13,2 kV – 45/30/45 MVA.

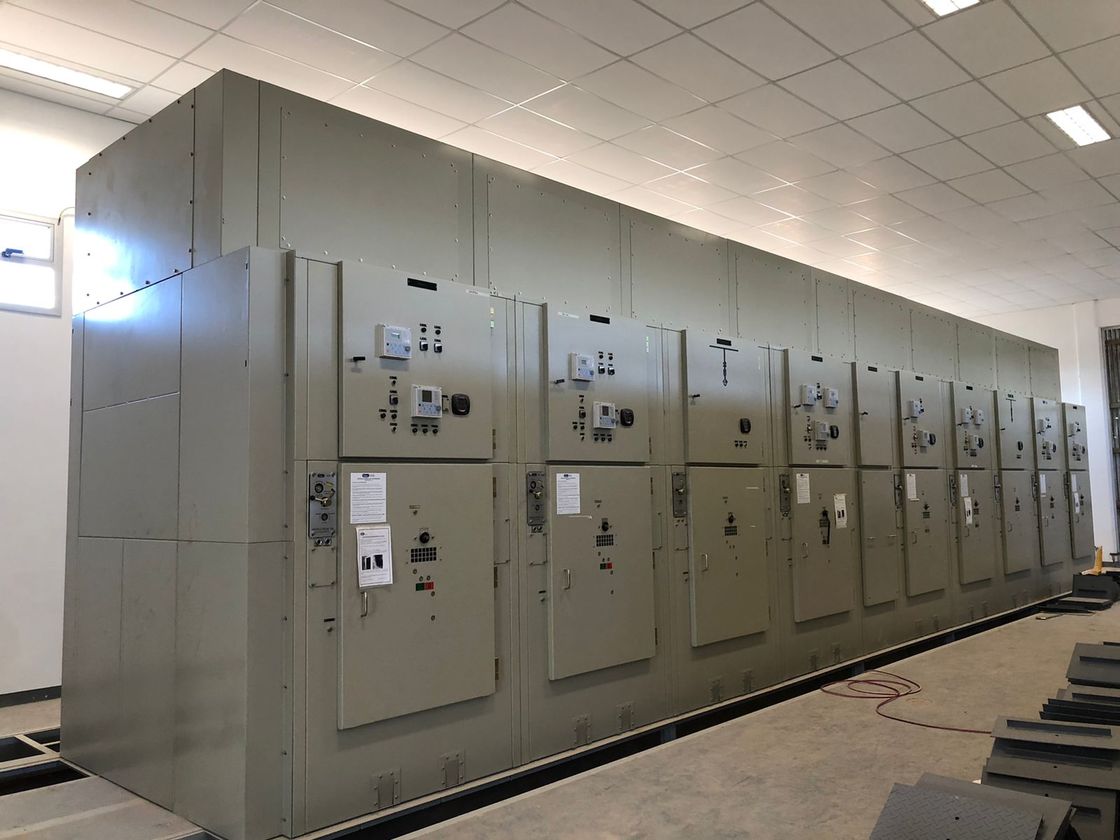

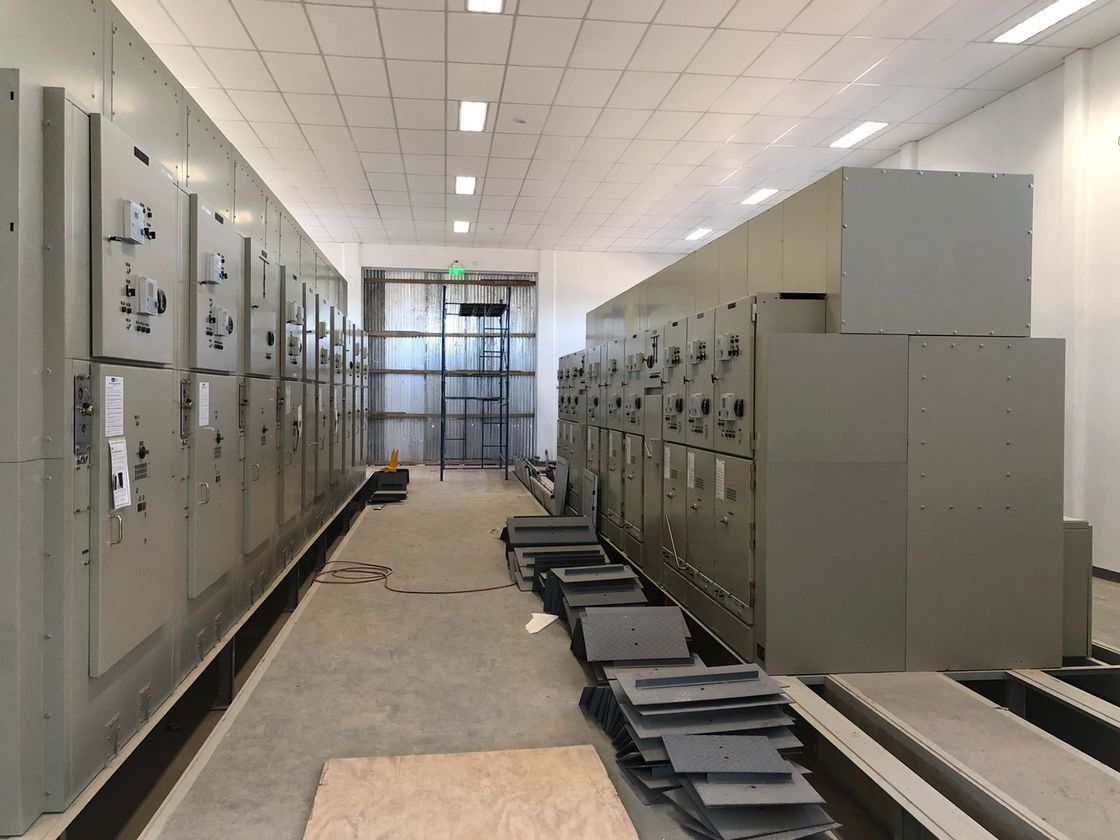

  • Sistemas de celdas compactas en 33 y 13,2 kV: simple juego de barra con acoplamiento longitudinal, 4 salidas equipadas en 33 kV y 6 salidas equipadas en 13,2 kV. Se preverá espacio para salidas de reserva.

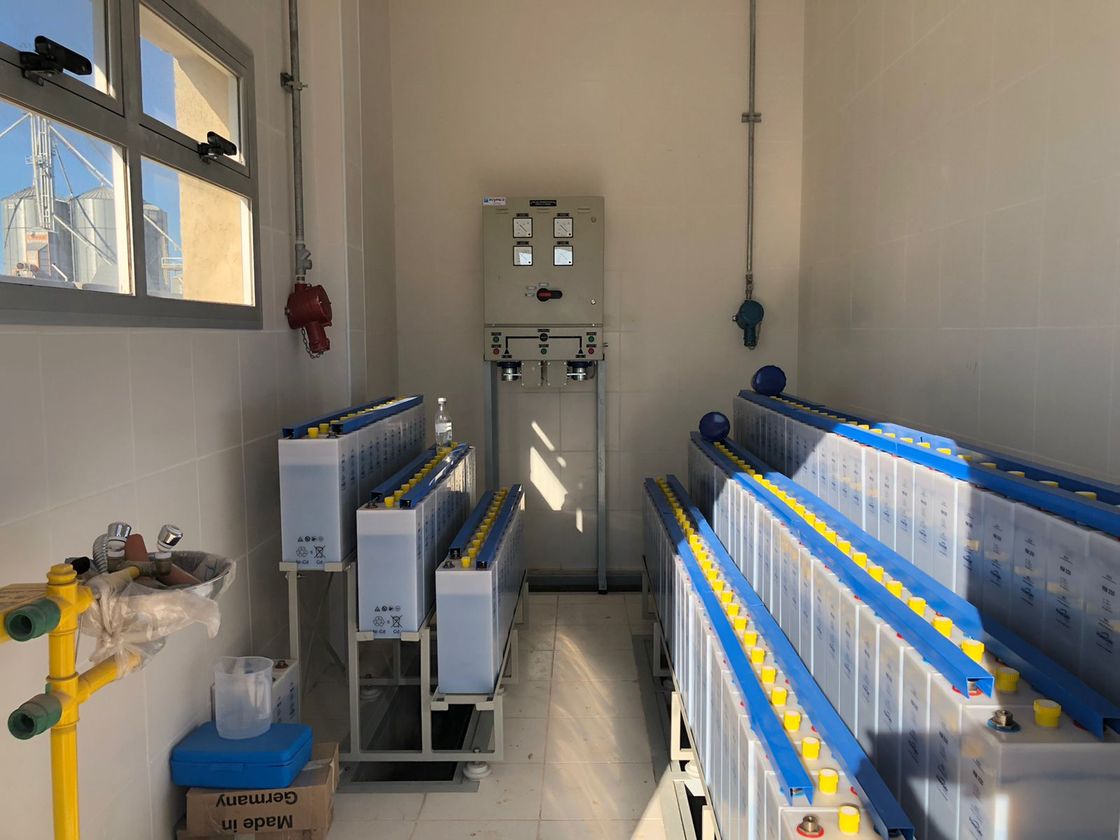

  • Sistemas de comando, protección, medición, comunicaciones y servicios auxiliares de CC – CA.
  • Comunicación entre las EETT Chañares, Sur y Petroquímica.

Detalles

Lugar:

Bahía Blanca, Buenos Aires

Comitente:

Empresa Distribuidora de Energía Sur - EDES S.A.

Contrato:

USD 10.341.397,00

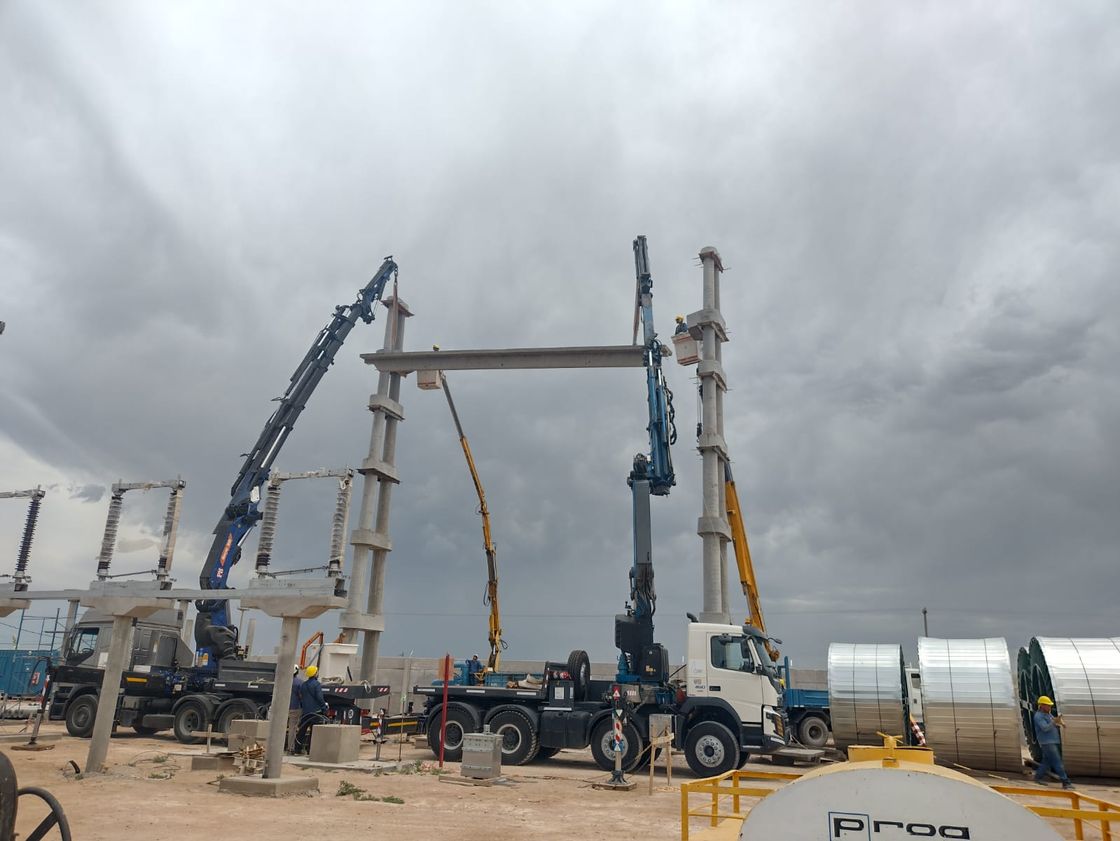

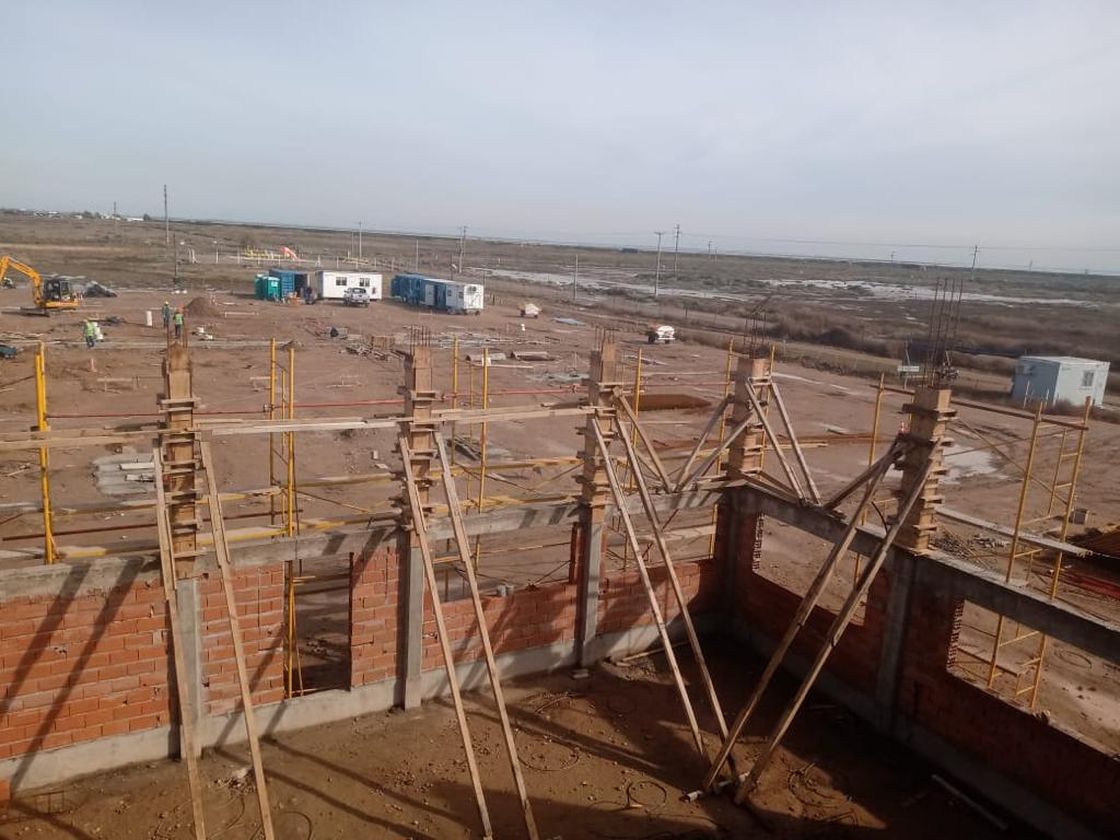

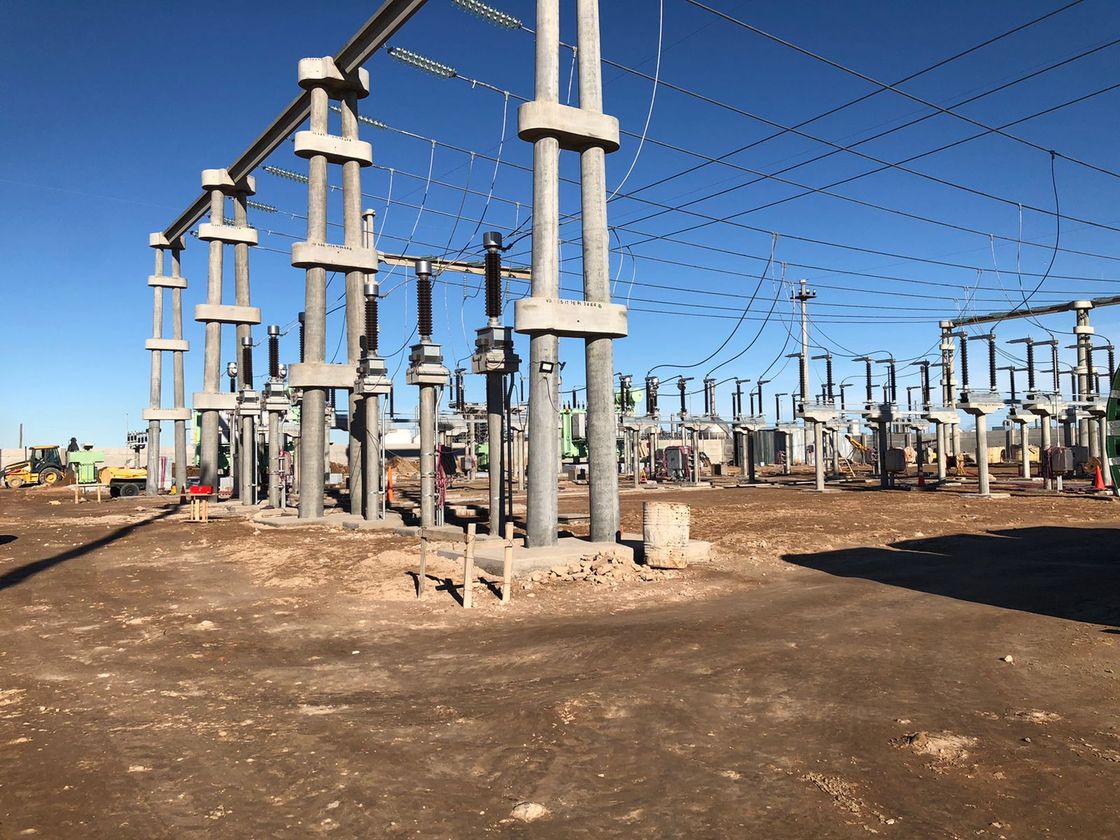

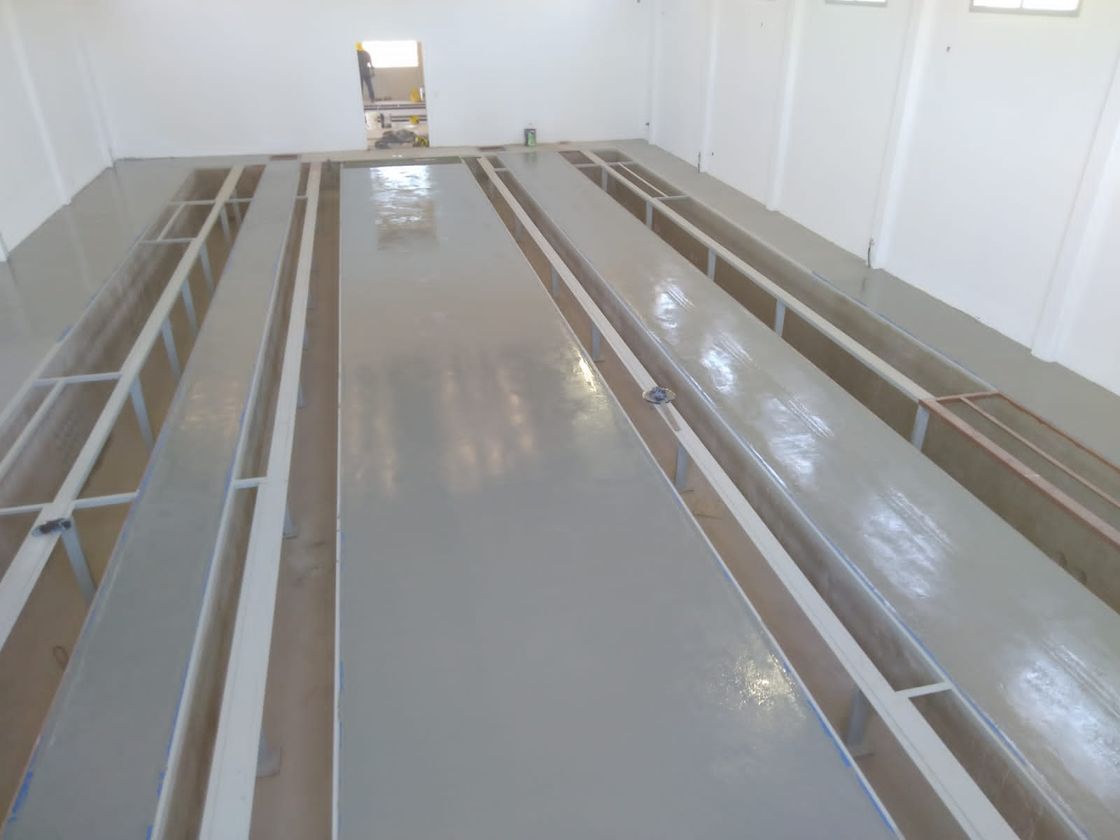

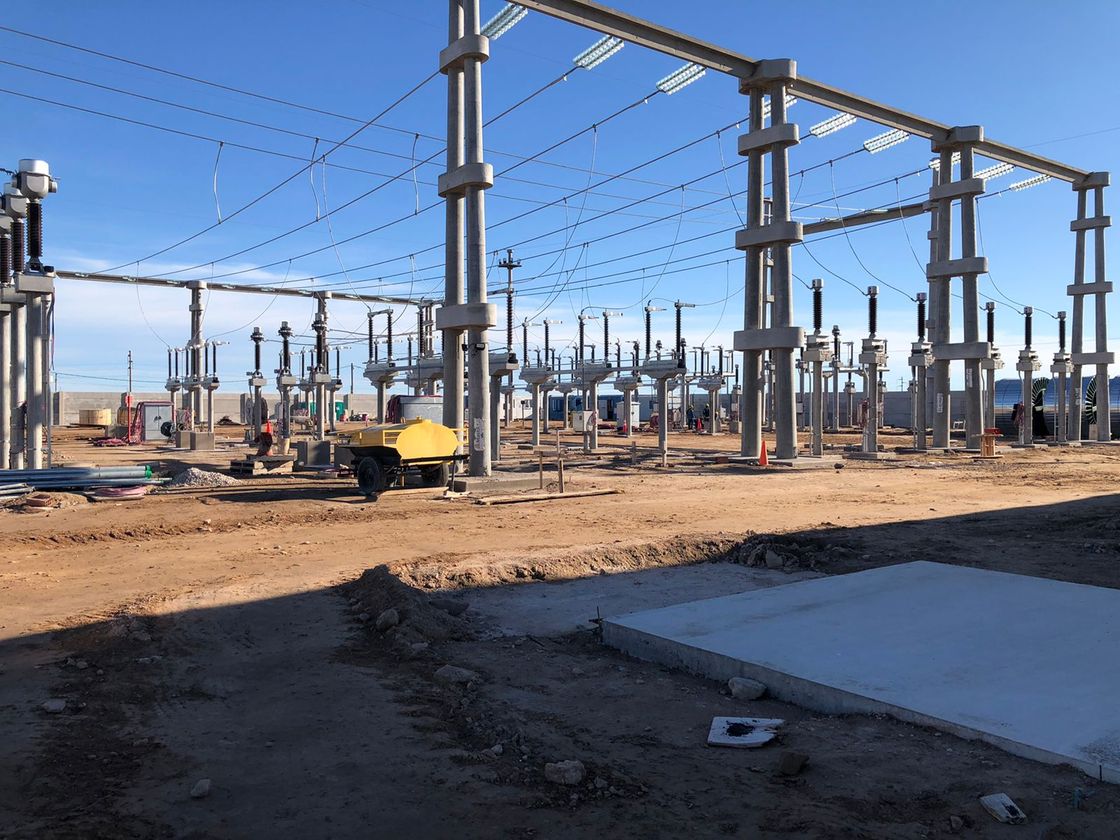

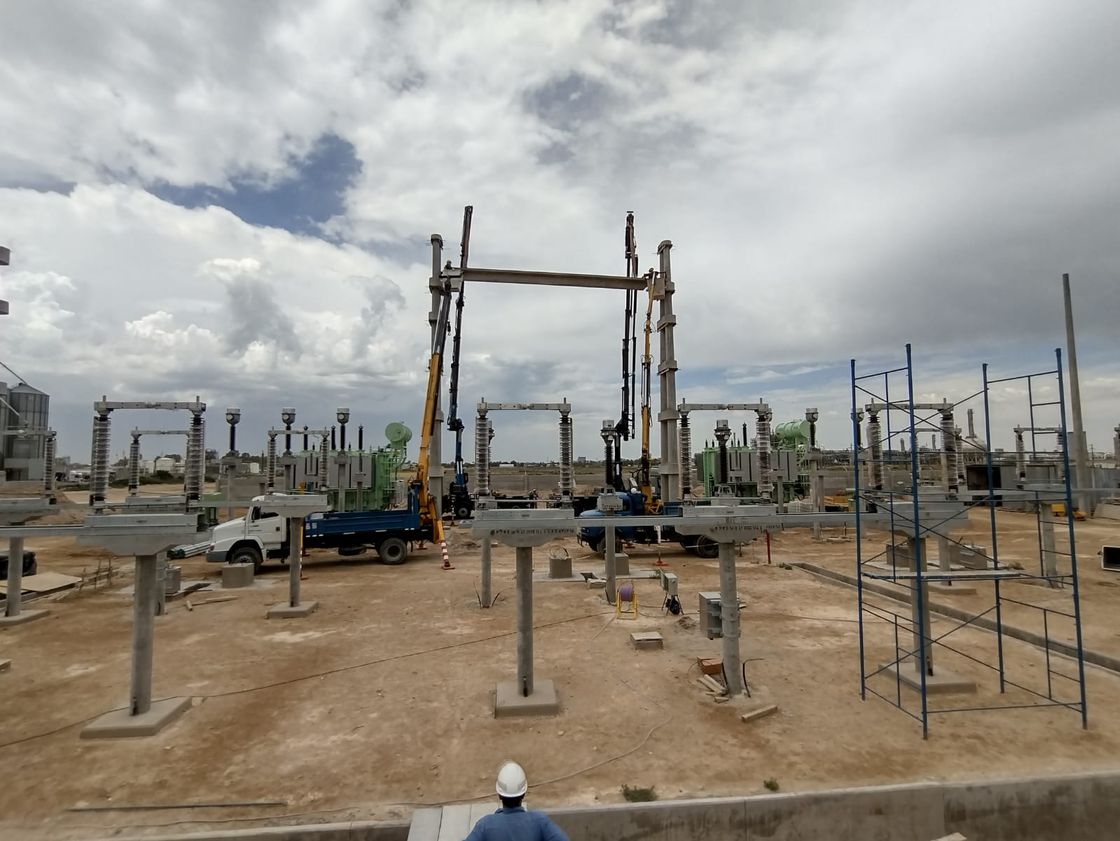

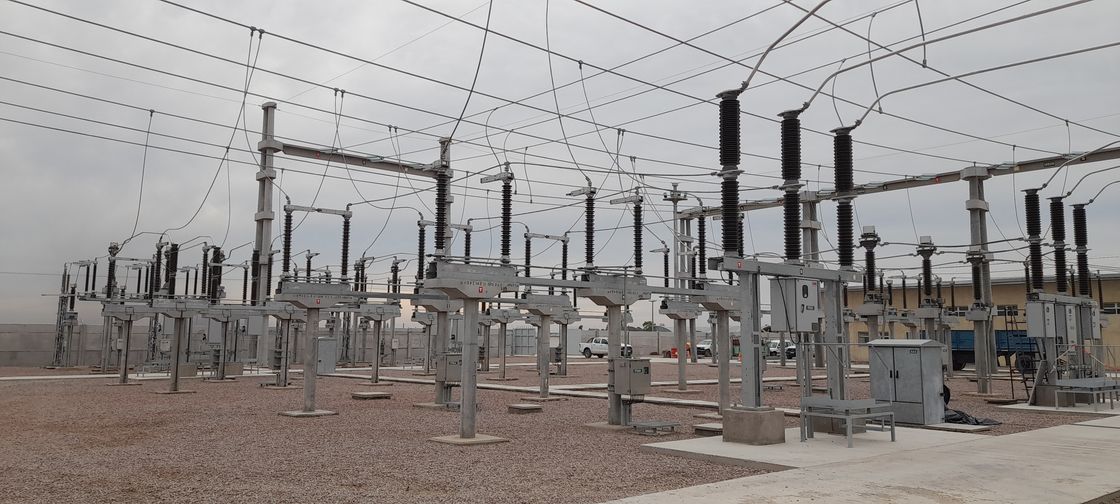

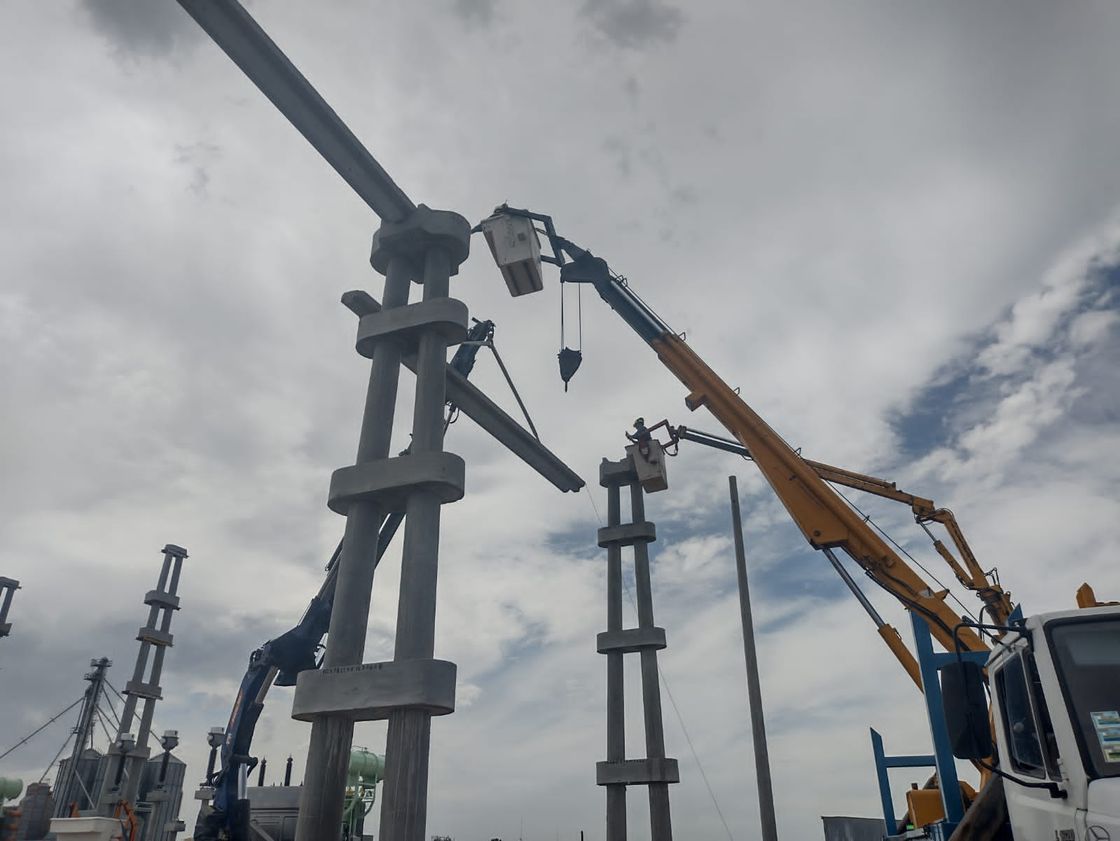

Imagenes de la obra
