Estación Transformadora Aguada Pichana Este 132/6,6 kV + Línea Aérea de Alta Tensión APE – LC 132 kV+ Ampliación Estación Transformadora Loma Campana 132 kV

Obra realizada en la localidad de Añelo provincia de Neuquen para TOTAL AUSTRAL S.A. por un valor de USD 17.285.485,00 en el periodo 2022 / 2024.

Descripción de la obra

Los trabajos por ejecutar corresponden básicamente a la construcción de:

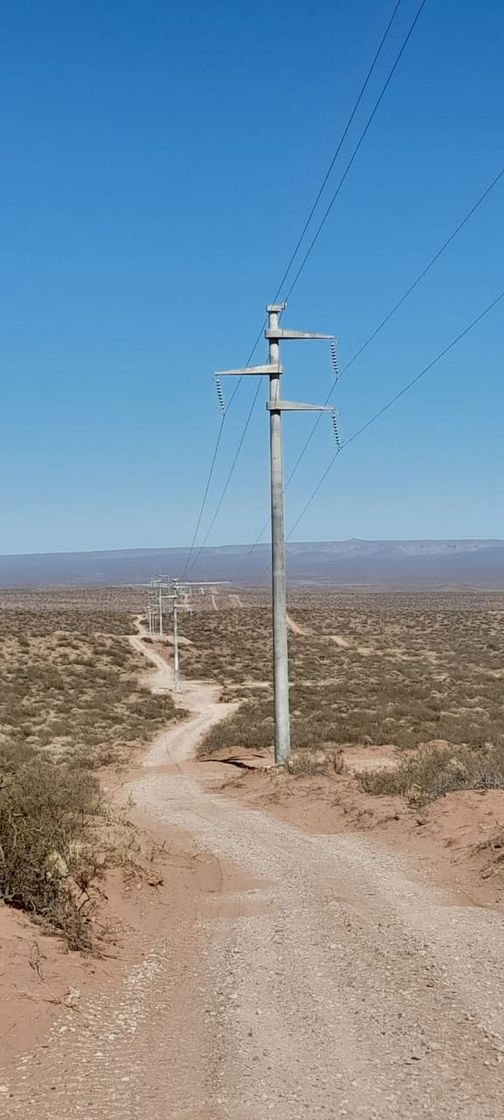

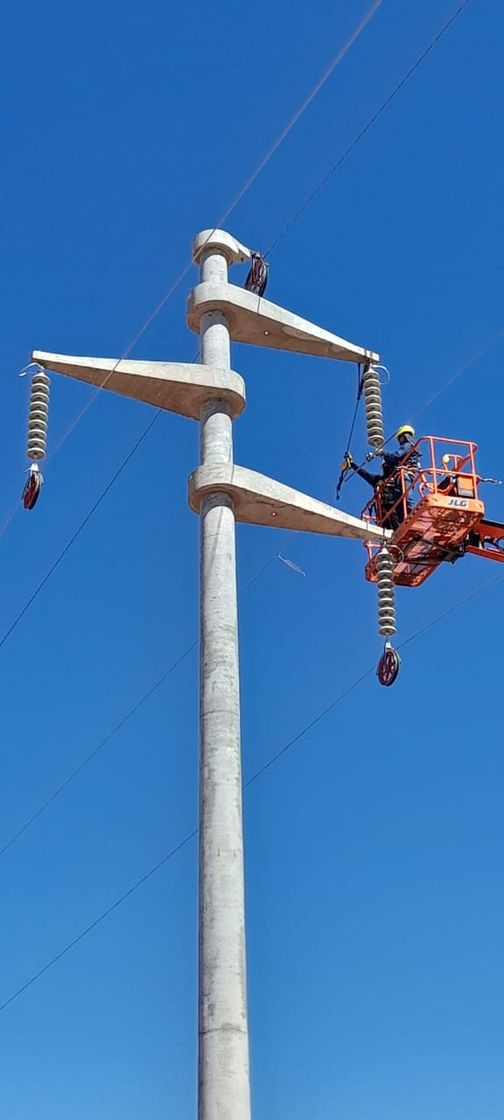

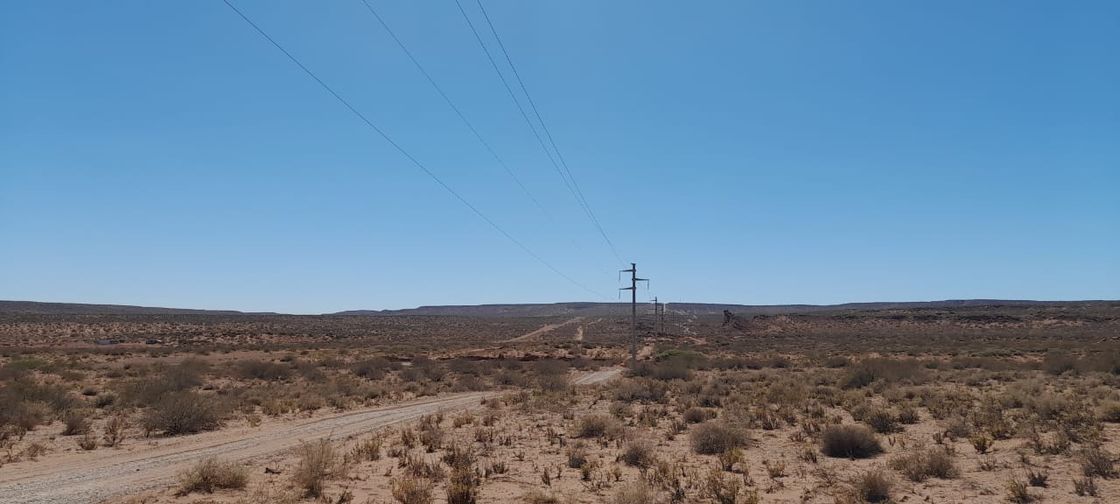

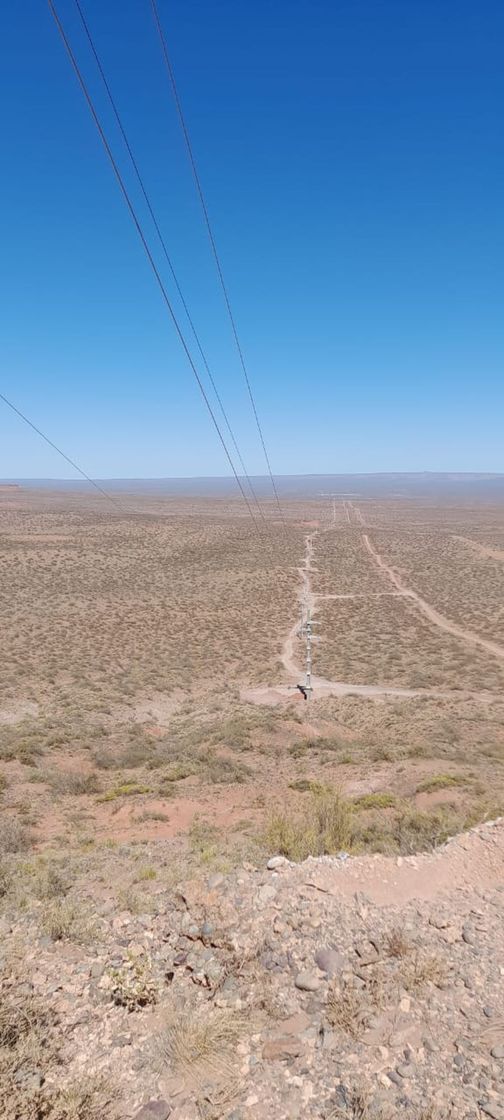

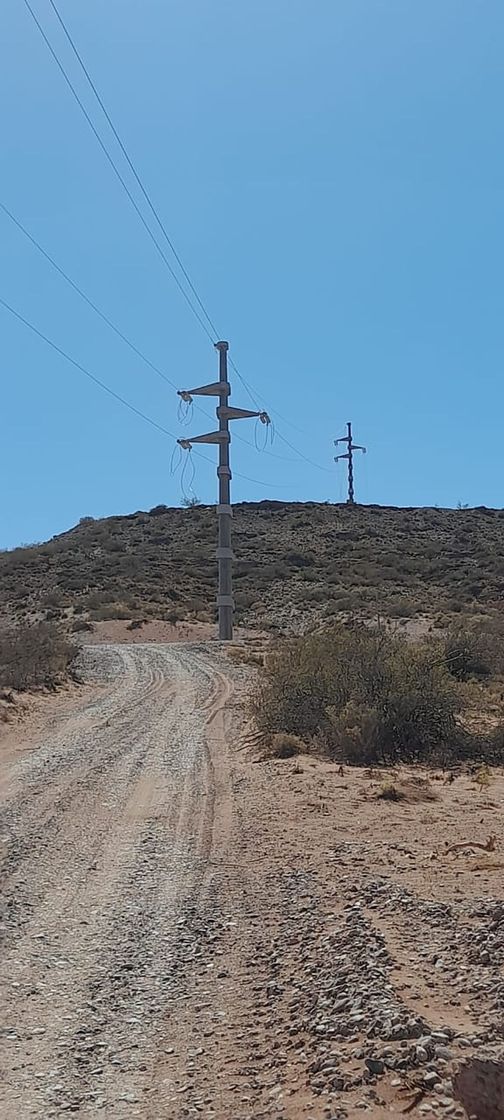

Una línea de alta tensión de 132 kV de 43 km. de longitud aproximada.

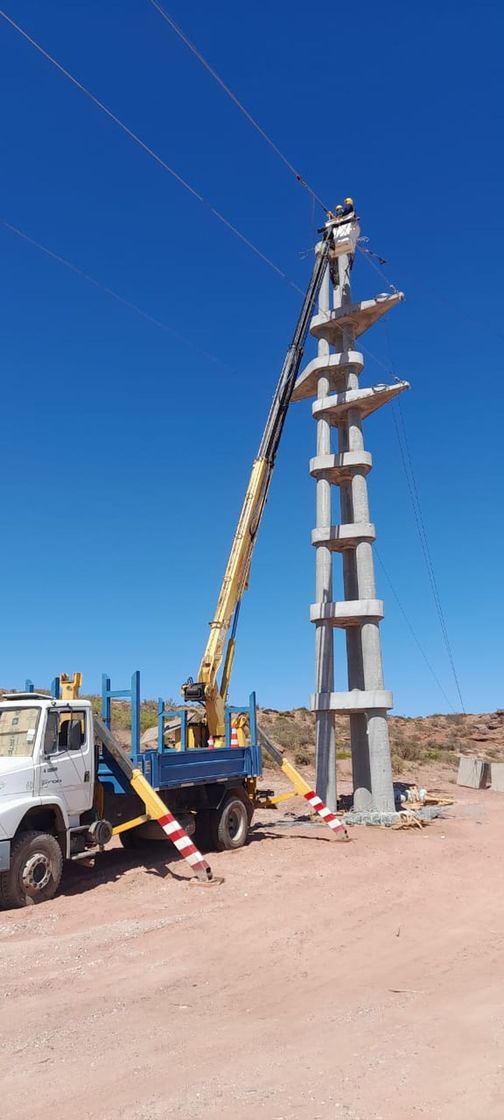

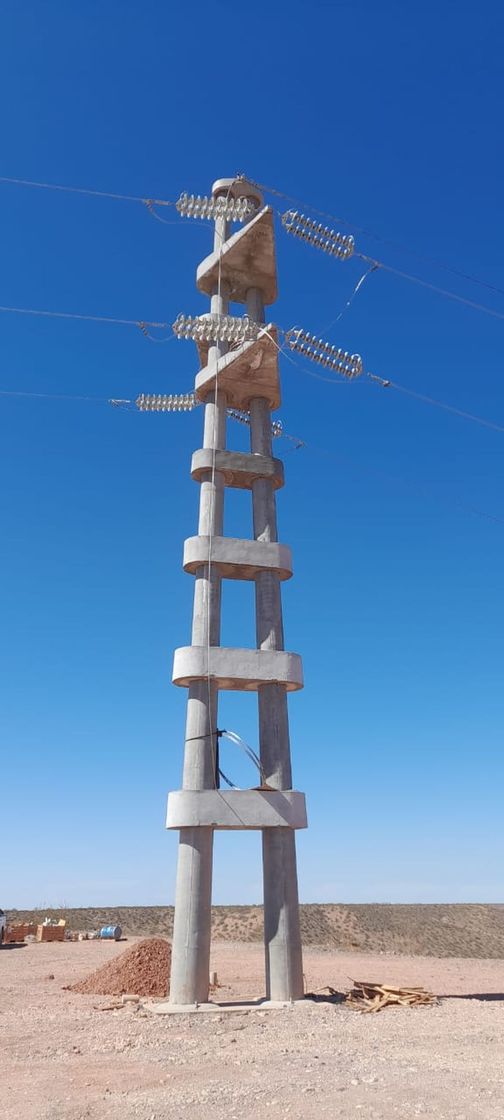

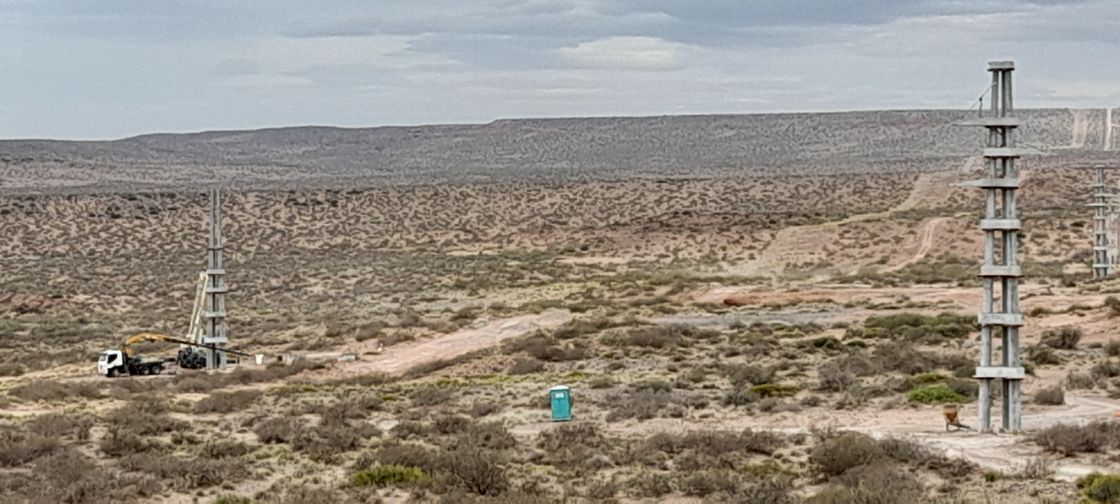

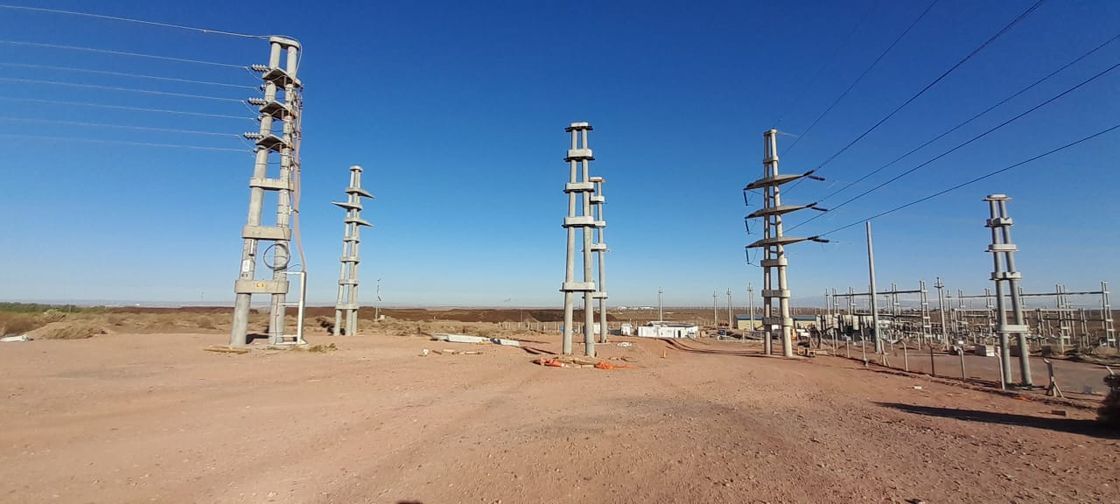

  • Postación de hormigón.
  • Cable 150/25 + OPGW.

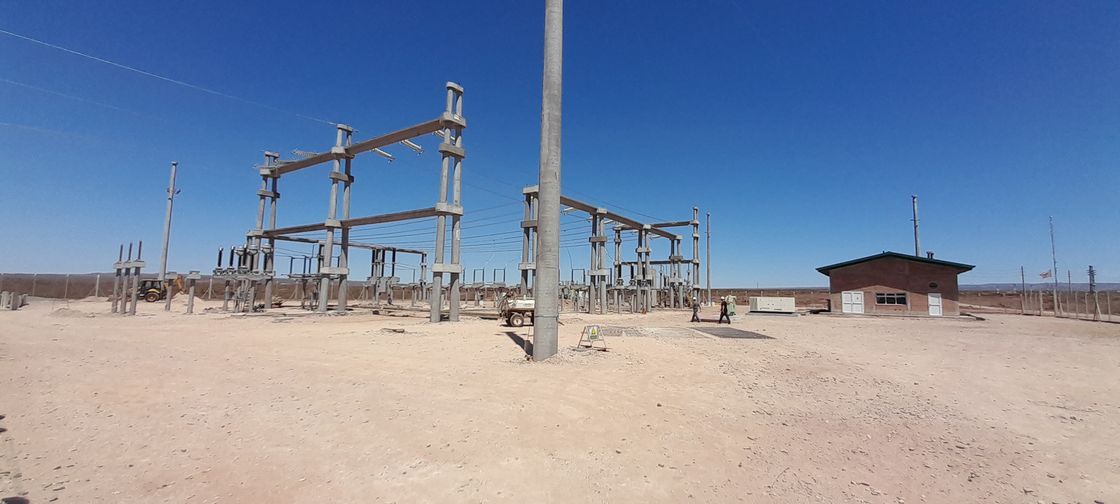

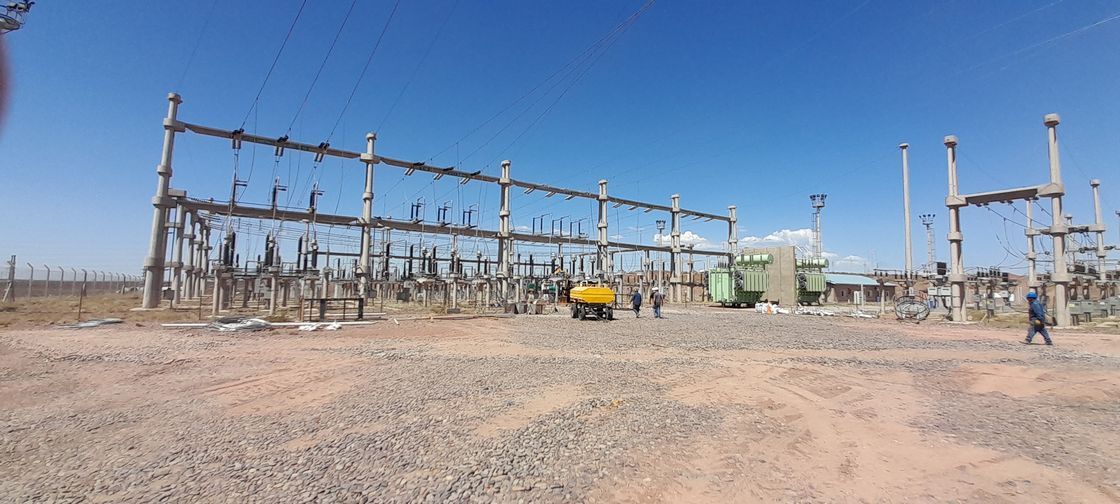

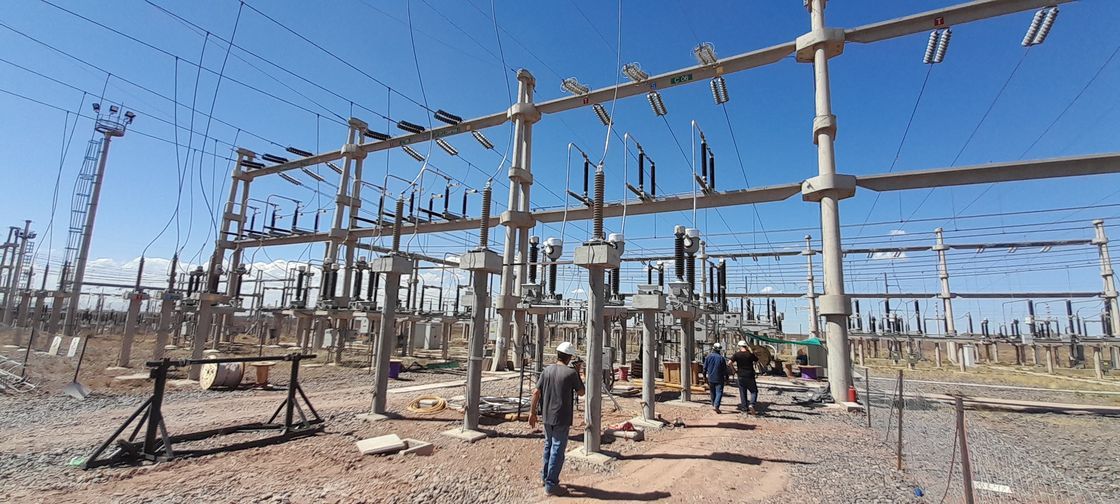

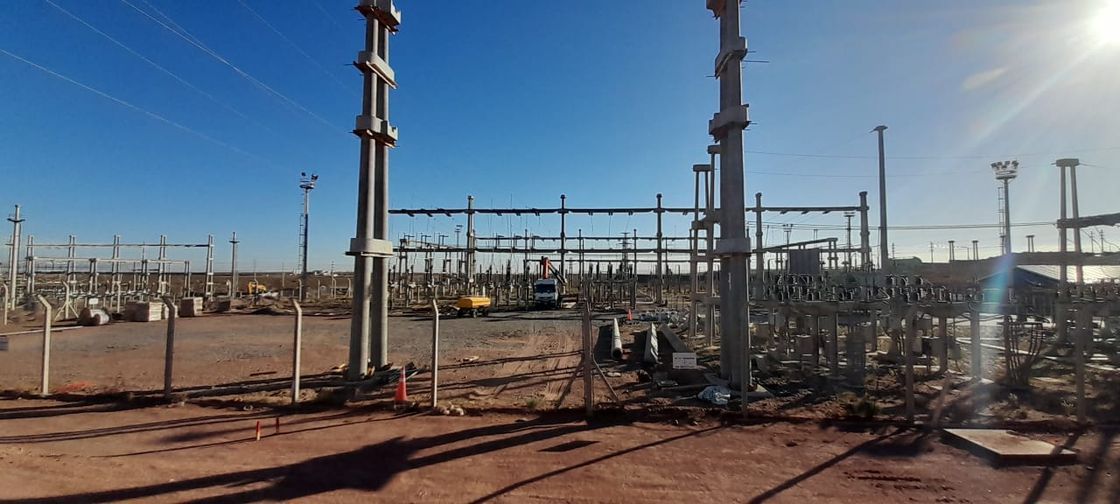

Una Estación Transformadora 132/6,6kV en las proximidades de la planta Aguada Pichana.

  • Obra civil
    • Tareas preliminares.
    • Topografía.
    • Limpieza del terreno.
    • Movimiento de suelo y nivelación de la platea de la subestación.
    • Cercado perimetral, portones y caminos de acceso a la estación.
    • Canales de drenaje perimetrales a la estación.
  • Fundaciones
    • Fundaciones de pórticos.
    • Fundaciones de soportes de equipos de playa.
    • Fundaciones de torres de iluminación e hilo de guardia.
    • Fundaciones de bases de transformadores de potencia.
    • Fundaciones de reactor de neutro.
    • Cisterna de recolección de agua de la batea de transformador.
  • Montaje de estructuras
    • Montaje de pórticos.
    • Montaje de soportes de aparatos de playa.
    • Montaje de torres de iluminación.
  • Obras complementarias
    • Pavimentos y calles auxiliares.
    • Canales de cables de hormigón.
    • Edificio de comando con todos sus servicios auxiliares.
    • Canales hídricos.
    • Cámaras de inspección.
    • Recubrimiento del predio con piedra partida.
  • Obra Electromecánica
    • Malla de puesta a tierra de la estación transformadora y conexión a las partes metálicas de los equipos.

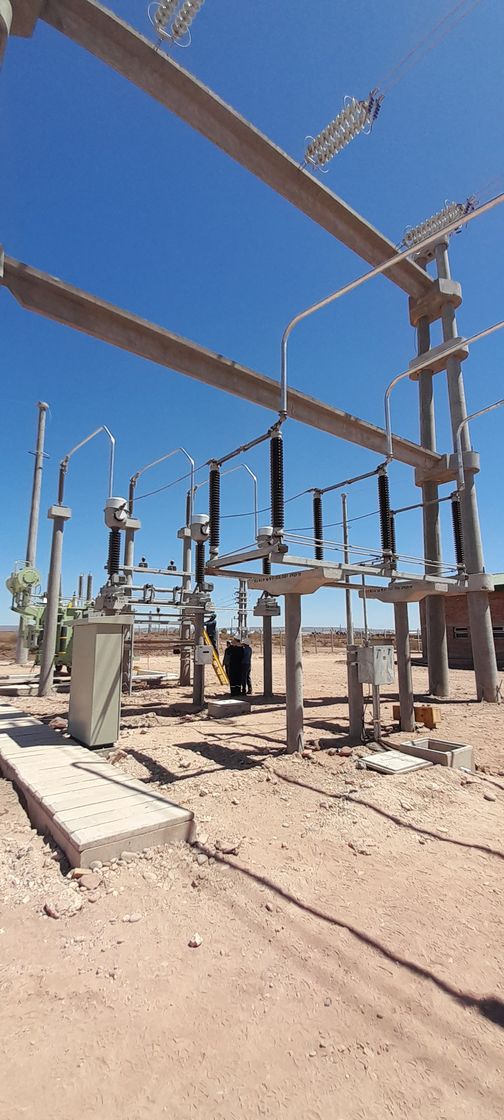

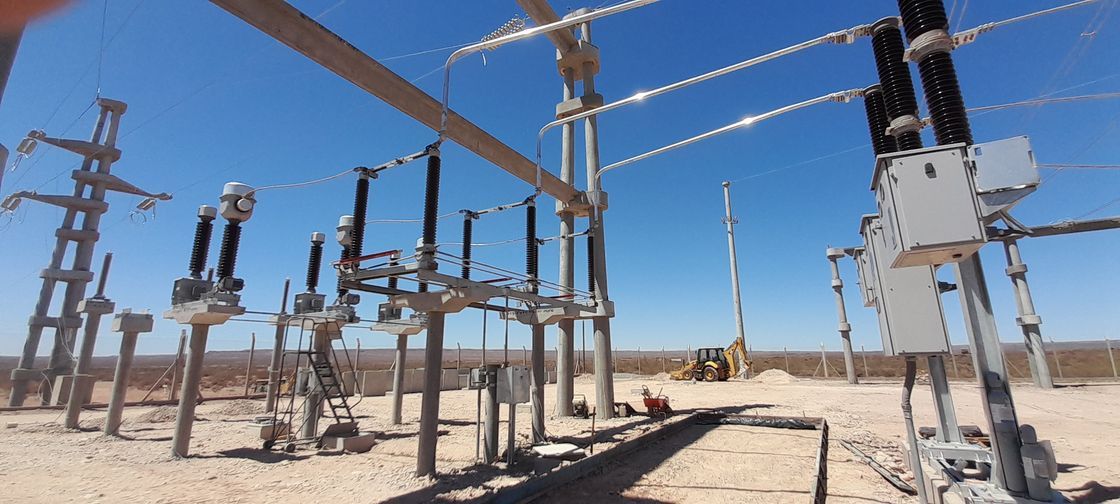

    • Montaje de los equipos de playa.
    • Montaje de los transformadores de potencia.
    • Montaje de los reactores de neutro.
    • Embarrado y conexionado de los equipos de alta tensión a las barras y entre sí, según corresponda, incluye cables barras morsetos y cadenas de aisladores.
    • Montaje de Tablero de celdas de 6,6 kV tipo interior.
    • Montaje de los equipos de iluminación.
    • Carteles y señalización.
  • Montaje de Tableros y Conexionado
    • Un tablero de control principal DCI (RTU/concentrador de datos y sistema SCADA.
    • Un tablero de control y telecontrol (TC3-01) para el campo 01 del campo de entrada de línea para la LAT proveniente de la ET Loma Campana.
    • Un tablero de control y telecontrol (TC3-02) para el campo 02 del transformador TR01.
    • Un tablero de protecciones (TP3-01) para el campo 01, del campo de entrada de línea para la LAT proveniente de la ET Loma Campana.
    • Un tablero de protecciones (TP3-02) para el campo 02 del transformador TR01.
    • Un tablero de medición, alarmas y respaldo (TMA3-01/02) que contendrá las mediciones de los campos 01 y 02.
    • Gabinete de comunicaciones (TCOM-01), que contendrá el Router de Borde, los Switches que componen la red Ethernet de la subestación y además recibirá la conexión de fibra óptica del Cable OPGW y el vínculo de respaldo mediante onda portadora, integrándose a los equipos existentes en la estación.
    • Gabinete de Video Vigilancia (TVV) que contendrá el servidor de video digital que recibe las imágenes de las cámaras instaladas en la subestación y que se vincula con el Switch que la conecta a la red Ethernet local.
    • Tendido y conexionado de todos los cables, de comando, medición, fuerza motriz y comunicaciones necesarios para el correcto funcionamiento de la estación transformadora
    • Todo el equipamiento necesario para el correcto funcionamiento del vínculo de fibra óptica a través del cable OPGW con la ET Loma Campana.
    • Todo el equipamiento necesario para el correcto funcionamiento del vínculo de respaldo de Onda portadora con la ET Loma Campana.

La Ampliación de la ET Loma Campana con un nuevo Campo de línea para una LAT 132 kV.

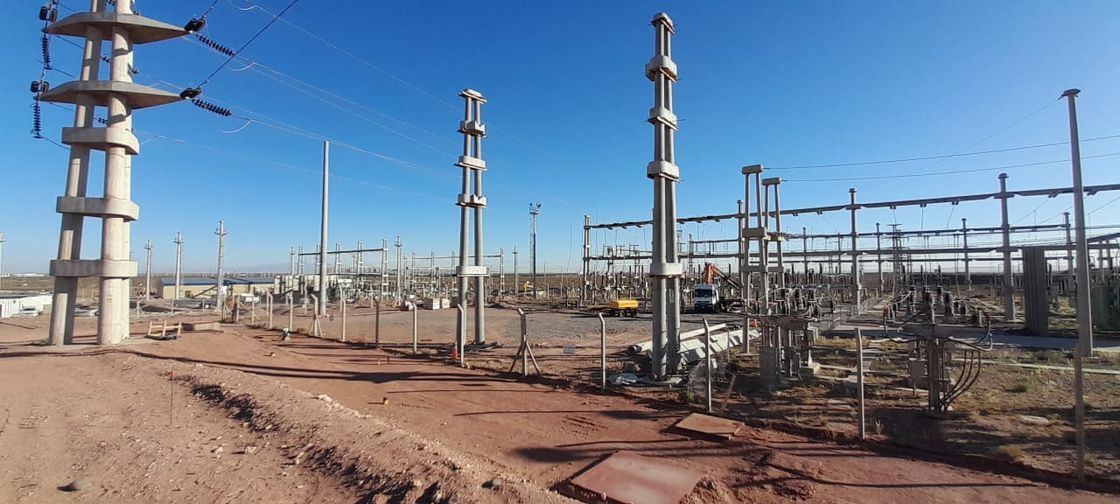

  • Acometida de la futura LAT 132 kV LC-APE, incluyendo la construcción de los pórticos necesarios para acometer al Campo 06.
  • Equipos de playa 132kV.
    Reubicación de torre de iluminación existente ubicada actualmente frente al Campo 06.
  • Un nuevo tablero de control y telecontrol (TC3-06) para el campo 06, de acuerdo con la filosofía existente en la estación.
  • Un nuevo tablero de protecciones (TP3-06) para el campo 06, de acuerdo con la filosofía existente en la estación.
  • Un nuevo tablero de medición, alarmas y respaldo (TMA3-06) para el campo 06 de acuerdo con la filosofía existente en la estación.
  • Gabinete de comunicaciones (TCOM-02), que recibirá la conexión de fibra óptica del Cable OPGW y el vínculo de respaldo mediante onda portadora.
Detalles

Lugar:

Añelo, Neuquen

Comitente:

TOTAL AUSTRAL S.A.

Contrato:

USD 17.285.485,00
