Construcción de la nueva Estación Transformadora San Nicolás Norte 132/33/13,2 kV, ubicada en San Nicolás de los Arroyos, provincia de Buenos Aires, para Empresa Distribuidora de Energía Norte S.A. – EDEN S.A.

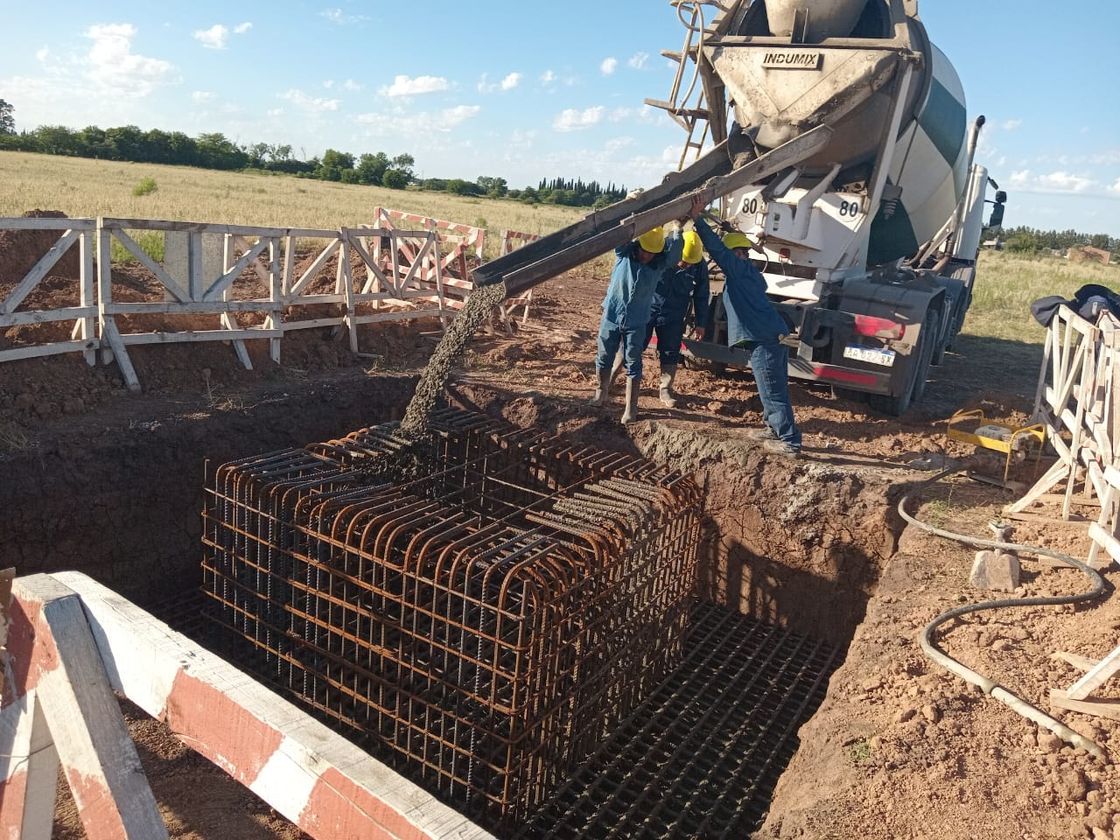

La obra comprendió la ingeniería, provisión, construcción, montaje, ensayos, puesta en servicio y marcha industrial de una nueva instalación de transformación y maniobra en 132 kV, vinculada al Sistema Eléctrico de Transporte por Distribución Troncal de la provincia de Buenos Aires.

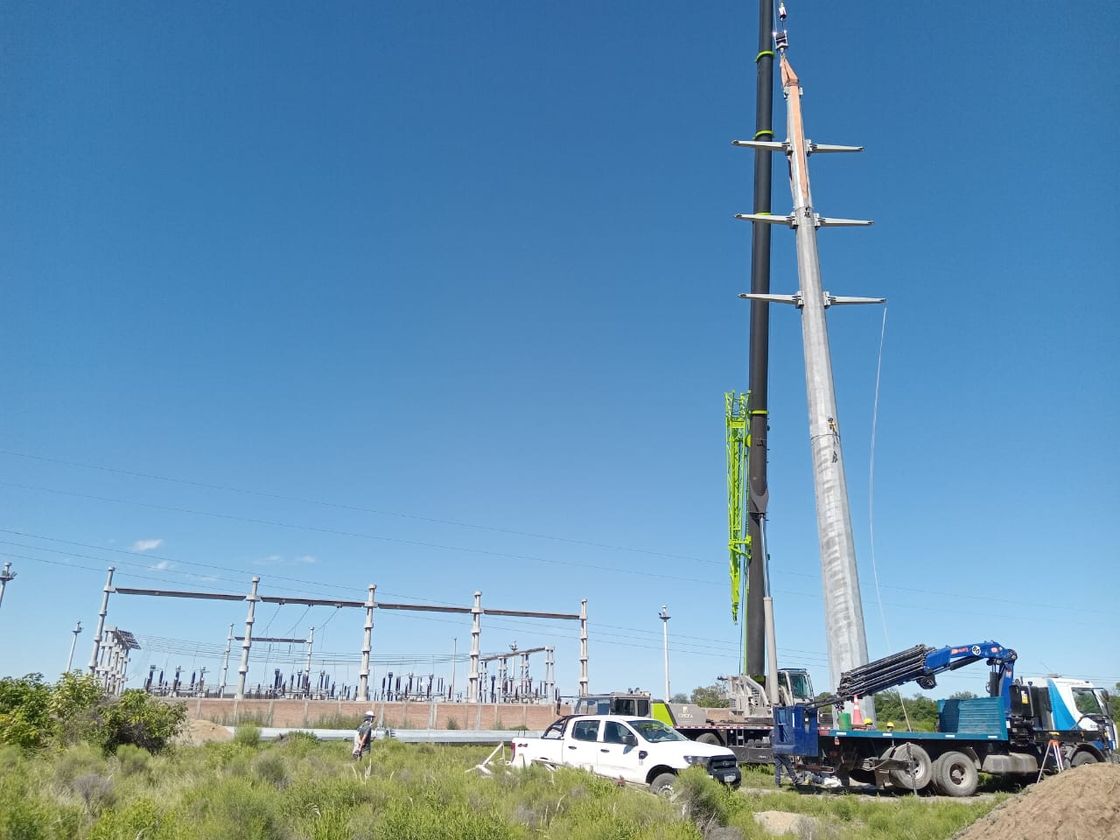

El proyecto incluyó la construcción integral de la Estación Transformadora San Nicolás Norte 132/33/13,2 kV y la vinculación con líneas de alta tensión existentes mediante la apertura de la LAT 132 kV San Nicolás – General Lagos y la conexión de la LAT 132 kV San Nicolás – Laminados, con sus correspondientes acometidas a los pórticos de la nueva estación.

La instalación fue concebida para reforzar la capacidad de transformación, maniobra y distribución eléctrica de la zona, incorporando equipamiento de alta tensión, sistemas de protección, medición, comando, comunicaciones y servicios auxiliares.

Alcance principal

• Ingeniería, provisión, construcción y montaje de la nueva estación transformadora.
• Ensayos, puesta en servicio y marcha industrial.
• Tres campos de salida de línea en 132 kV.
• Vinculación con líneas de alta tensión existentes.
• Previsión para futura ampliación a una cuarta LAT de 132 kV.

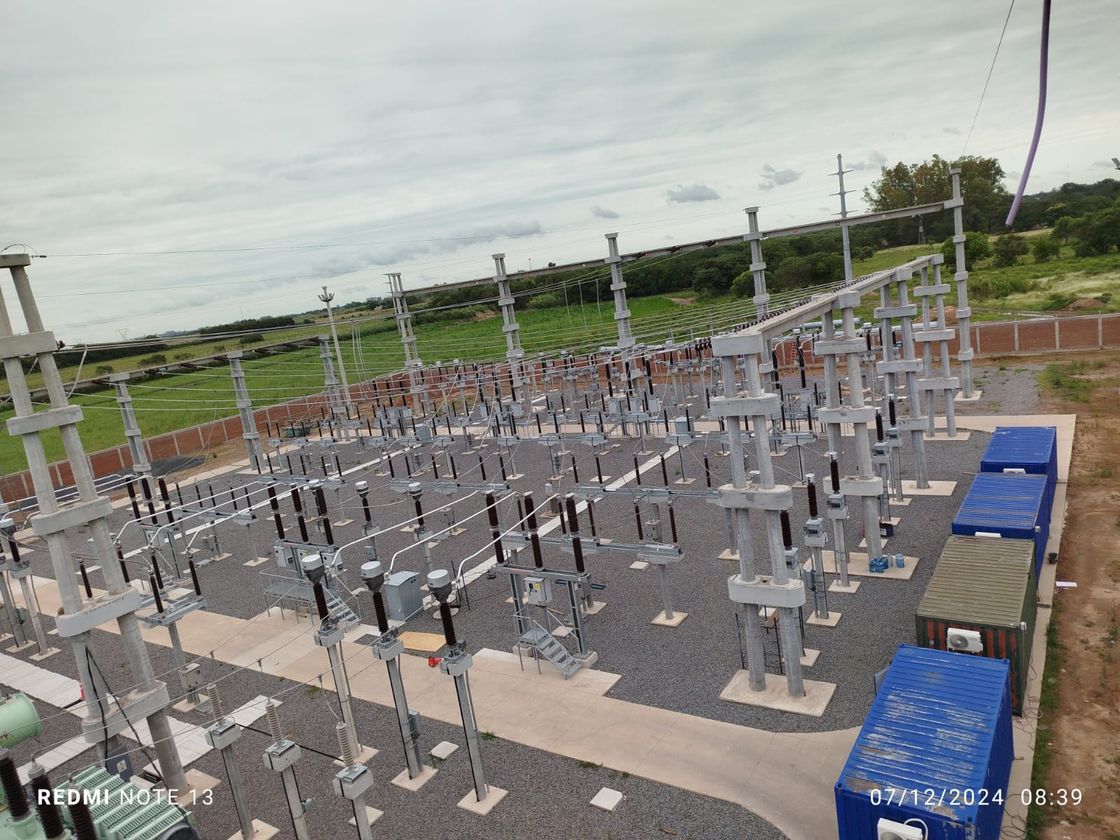

• Sistema de doble juego de barras en configuración “U”.
• Campo de acoplamiento y medición de tensión en barras de 132 kV.

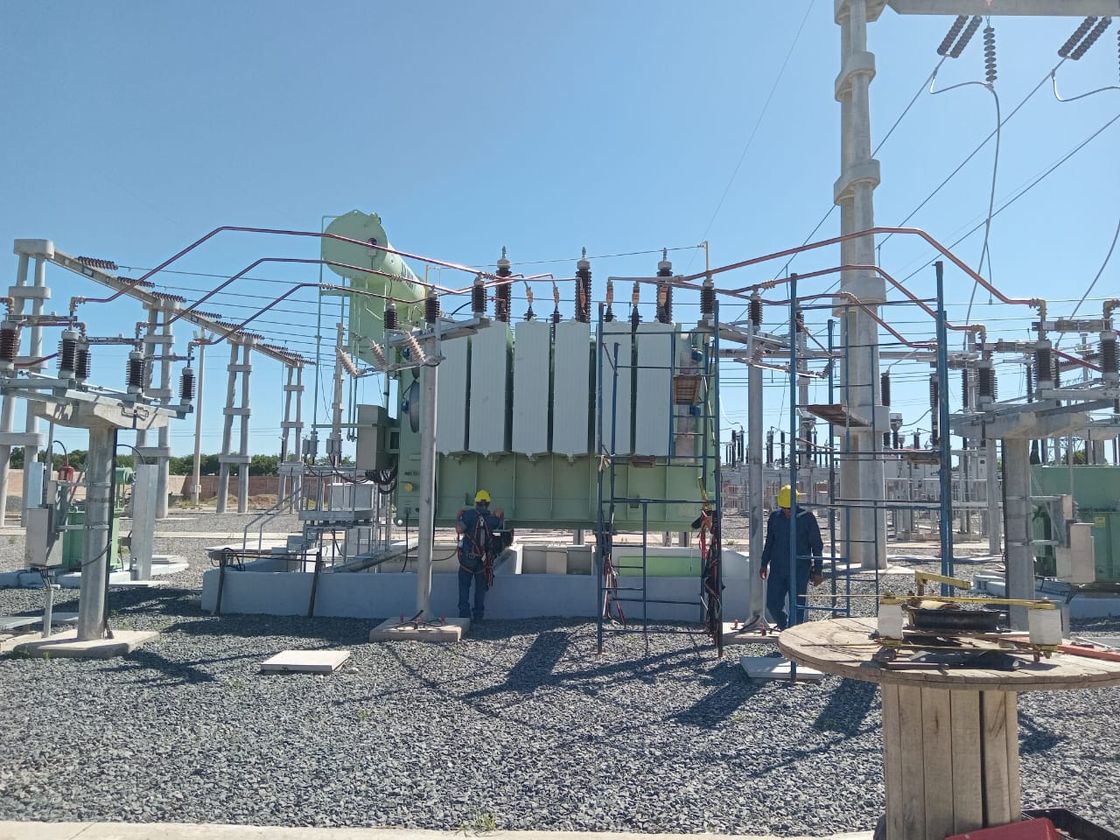

• Dos campos de transformación 132/33/13,2 kV de 40/40/40 MVA.

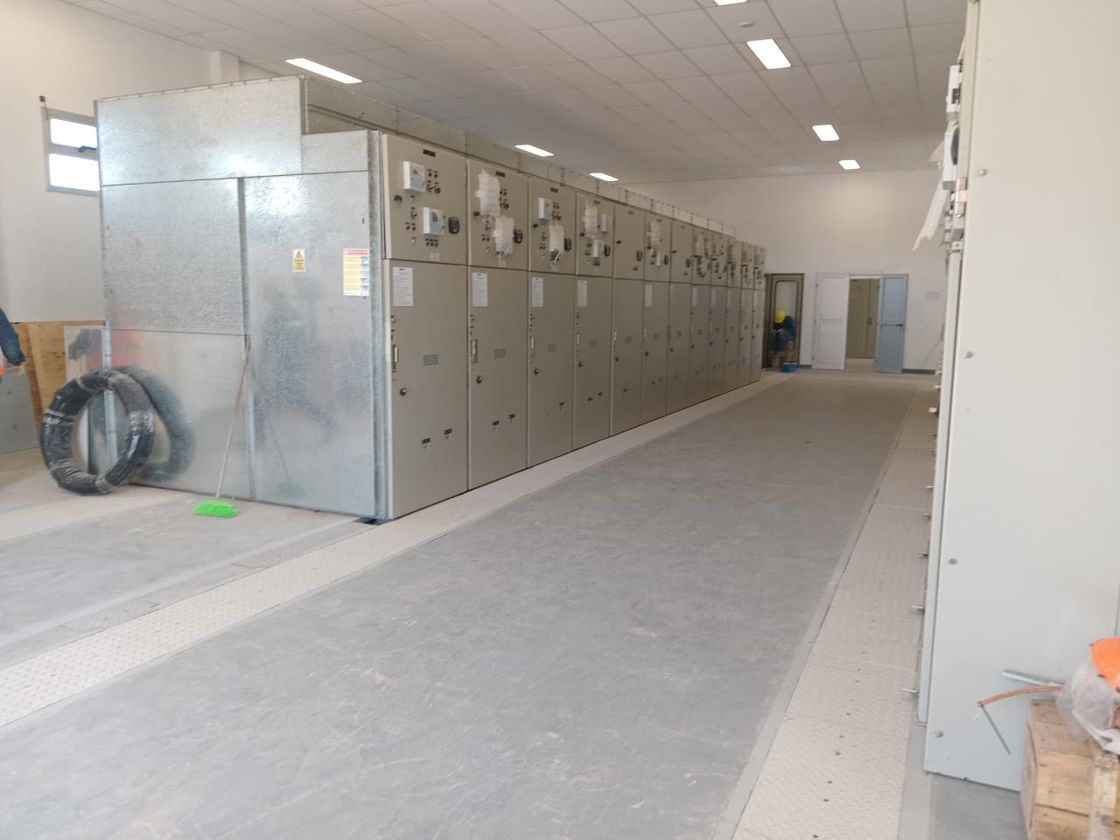

• Sistemas de celdas en 33 kV y 13,2 kV con doble juego de barras.

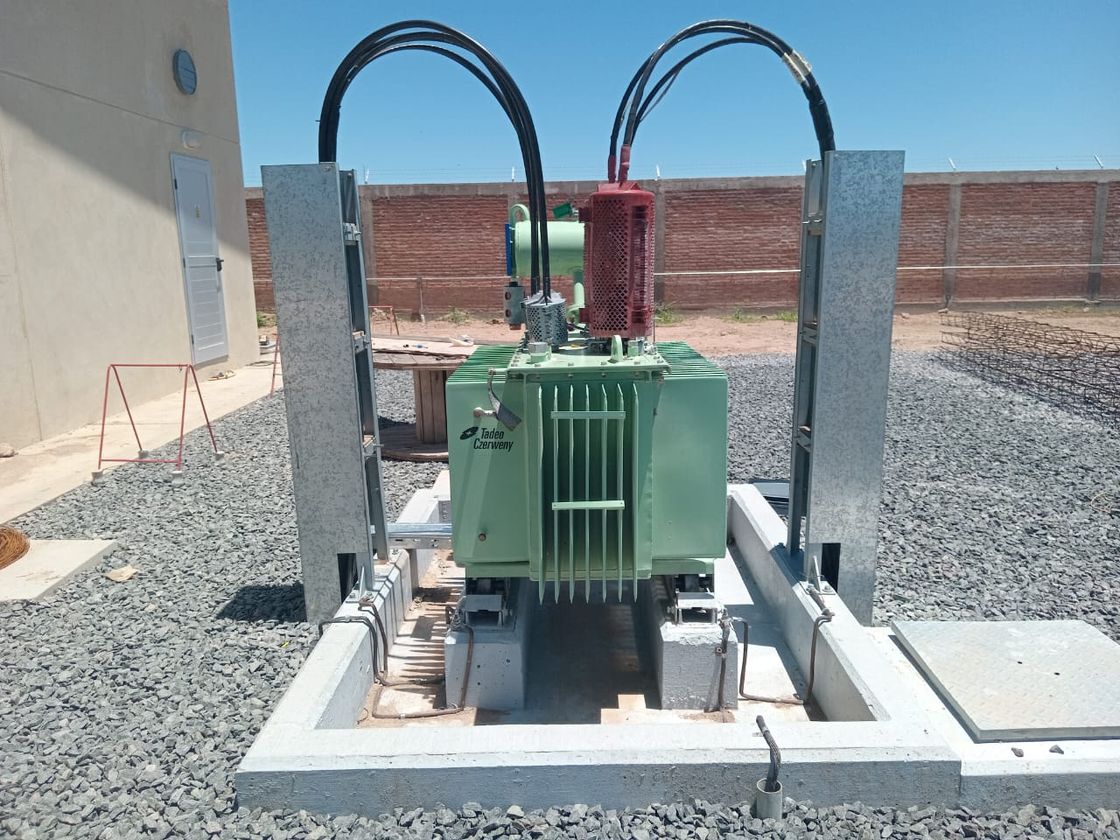

• Sistemas de comando, protección, medición, comunicaciones y servicios auxiliares de corriente continua y alterna.
